전원선 공통선 정확히 알고 계신가요? 전기배선 핵심 원리 완벽 정리
집에서 전등 스위치를 켤 때마다 당연하게 생각했던 그 순간, 그 뒤에는 전원선 공통선이라는 핵심 원리가 숨어 있다는 거 알고 계셨나요?
전기 배선 공사를 하다 보면 가장 헷갈리는 부분이 바로 이 개념인데요. 저도 처음엔 "Common Line이 뭐야? 콤보니? 커먼선?" 하며 혼란스러웠던 기억이 생생합니다.
오늘은 전기 배선의 기초 중의 기초, 전원선 공통선에 대해 쉽고 명확하게 정리해드릴게요.
공통선이란?
전원선 공통선은 영어로 Common Line이라고 부르는데요. 현장에서는 콤라인, 컴라인, 공통선 등 다양한 이름으로 불립니다.
간단하게 말하면, 여러 전기 기기가 공통으로 사용하는 전선을 의미합니다. 마치 여러 사람이 같은 길을 걸어가는 것처럼, 전류도 공통된 경로를 통해 흐르는 거죠.
💡 핵심 포인트
공통선은 전기 회로에서 여러 부하(전등, 콘센트 등)가 동일한 역할을 하는 선을 공유할 때 사용됩니다. 이를 통해 배선을 단순화하고 공사 비용을 절감할 수 있어요.
공통선의 정확한 의미
전기 회로에서 전류는 항상 전원에서 출발해 부하를 거쳐 다시 전원으로 돌아옵니다. 이때 여러 개의 스위치나 램프가 있을 경우, 각각에 개별 전선을 연결하면 전선 가닥 수가 엄청나게 많아지겠죠?
이런 비효율을 해결하기 위해 같은 역할을 하는 부분은 하나의 선으로 통합하는데, 이게 바로 전원선 공통선의 핵심 개념입니다.
왜 필요한가
공통선 개념이 없다면 어떻게 될까요? 생각만 해도 끔찍하네요.
첫째, 배선 공사 비용이 급증합니다. 전선 가닥 수가 많아지면 당연히 배관도 커져야 하고, 자재비와 인건비가 함께 올라갑니다.
둘째, 유지보수가 복잡해집니다. 선이 많으면 고장 발생 시 어느 선에 문제가 있는지 찾기가 정말 어렵거든요.
⚠️ 실무자 조언
제가 현장에서 직접 경험한 바로는, 공통선을 제대로 이해하지 못하고 배선한 경우 나중에 전체를 다시 뜯어내야 하는 상황도 발생했습니다. 처음부터 정확하게 이해하고 시공하는 것이 중요해요.
전원선 배선의 효율성

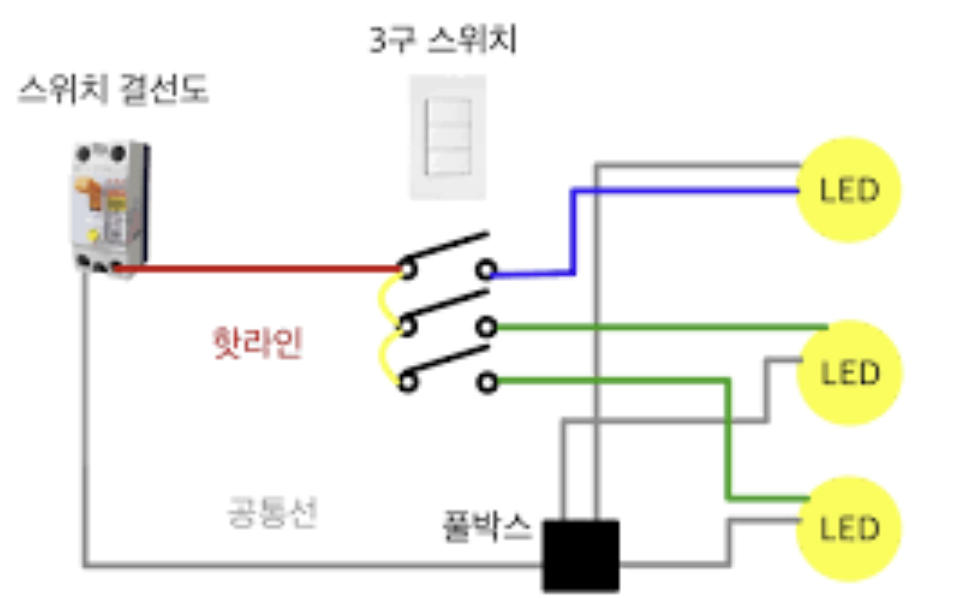

일반 가정집을 예로 들어볼게요. 거실, 안방, 주방에 각각 조명이 있다면 총 3개의 조명과 3개의 스위치가 필요합니다.
이때 공통선 개념을 적용하면 배선용 차단기에서 나온 전원선 하나가 3개 스위치로 분배되고, 각 조명에서 나온 선이 다시 하나로 모여 차단기로 돌아가는 구조가 만들어집니다.
결과적으로 개별 배선보다 전선 사용량을 30% 이상 절감할 수 있죠.
실제 연결법
이론도 중요하지만 실제로 어떻게 연결하는지가 더 중요하겠죠?
기본적인 1개 버튼 1개 램프 회로부터 시작해볼게요.
기초 회로 구성
전원 → 푸시버튼 → 램프 → 전원 복귀, 이렇게 간단한 구조입니다. 이 경우는 공통선이 필요 없어요.
하지만 버튼 2개, 램프 1개인 경우를 보면 이야기가 달라집니다.
전원에서 나온 선이 버튼1로 가고, 버튼1에서 버튼2로 연결되는 이 구간이 바로 전원선 공통선이 됩니다. 두 버튼 모두에게 전원을 공급하는 공통 역할을 하니까요.
🔧 배선 팁
공통선 연결 시에는 취꼬리 접속(twist joint)을 주로 사용합니다. 접속함 박스 안에서 진행하며, 기계적 강도와 절연 성능을 모두 확보해야 안전합니다.
복잡한 회로의 공통선

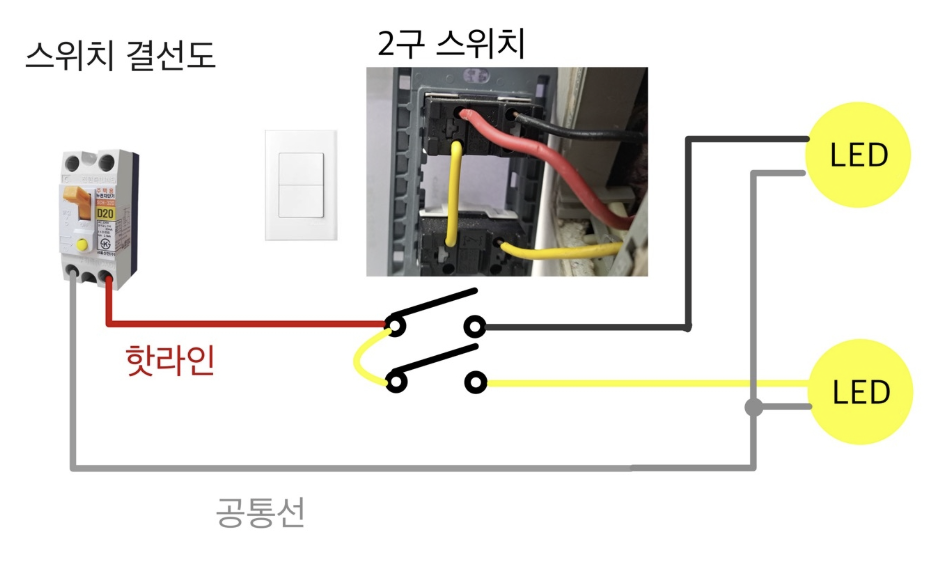

버튼 2개, 램프 2개인 경우는 어떨까요?
이 경우 공통선이 2군데 생깁니다. 버튼들을 연결하는 부분과 램프들을 연결하는 부분이죠.
전원 → 버튼1, 버튼2 (1차 공통선) → 각각 램프1, 램프2로 → 램프들 연결 (2차 공통선) → 전원 복귀
이렇게 회로가 복잡해질수록 공통선 설계가 더욱 중요해집니다.

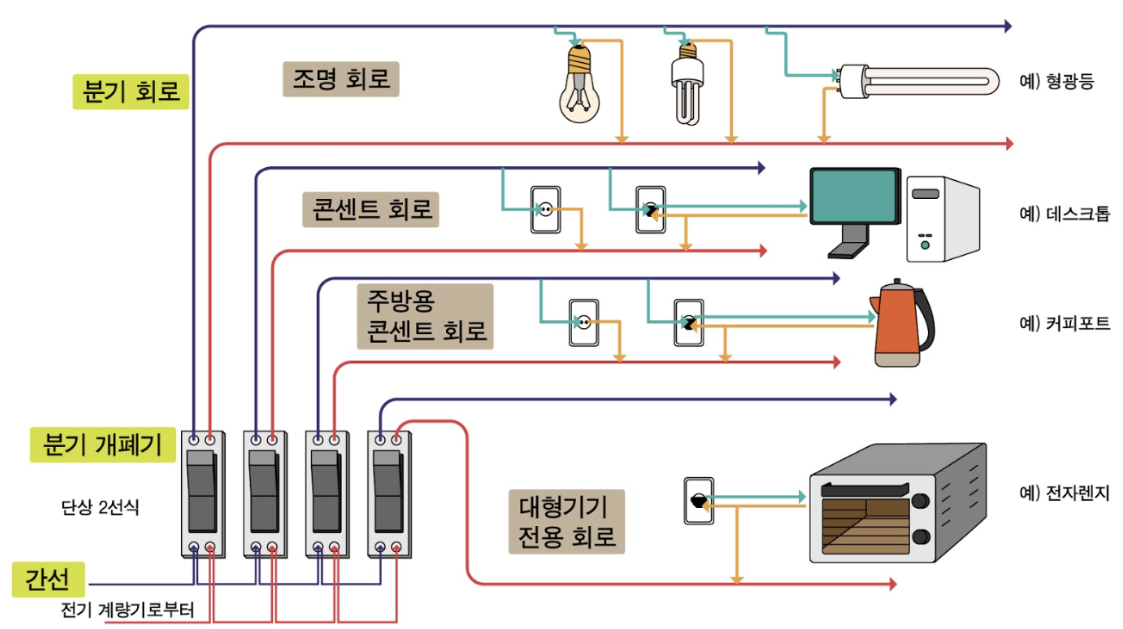

가정 배선도
이론을 실제 우리 집에 적용하면 어떻게 될까요?

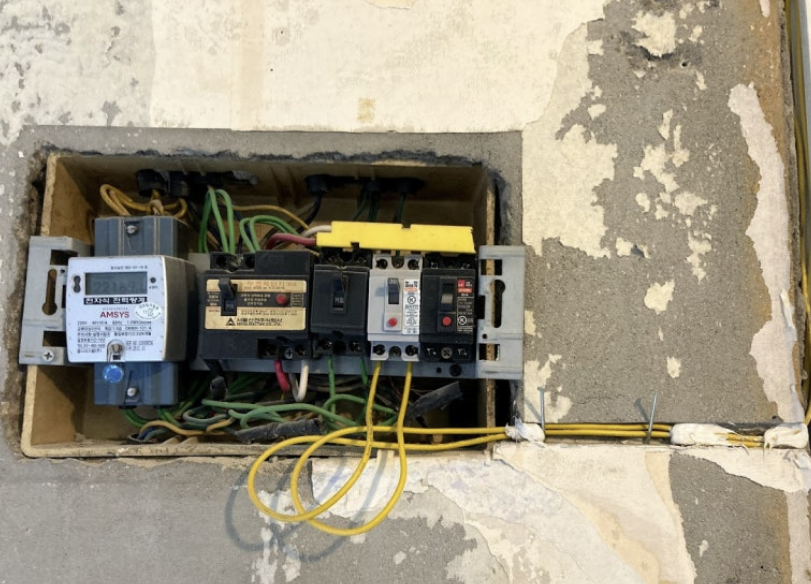

일반 가정의 배선용 차단기를 열어보면 여러 개의 차단기가 있고, 각각에 "전등", "콘센트", "에어컨" 같은 라벨이 붙어 있을 거예요.

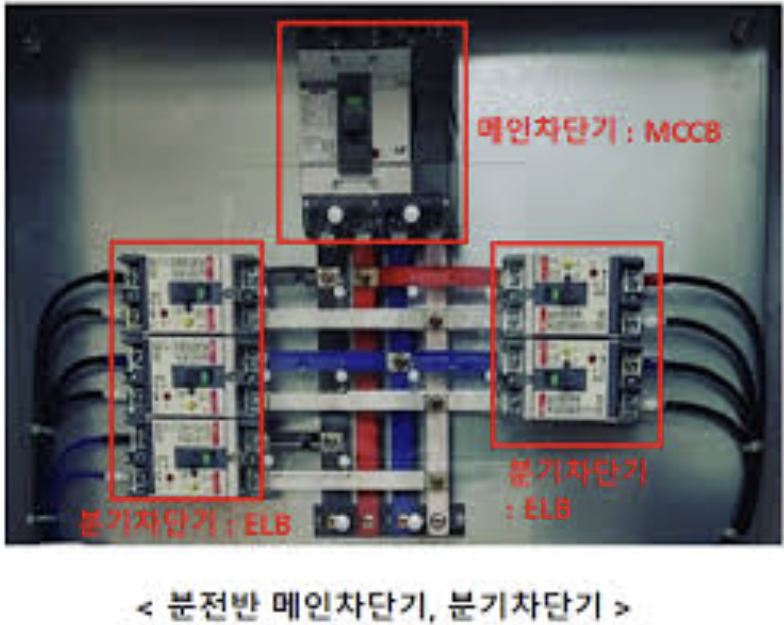

분전함에서 각 방까지

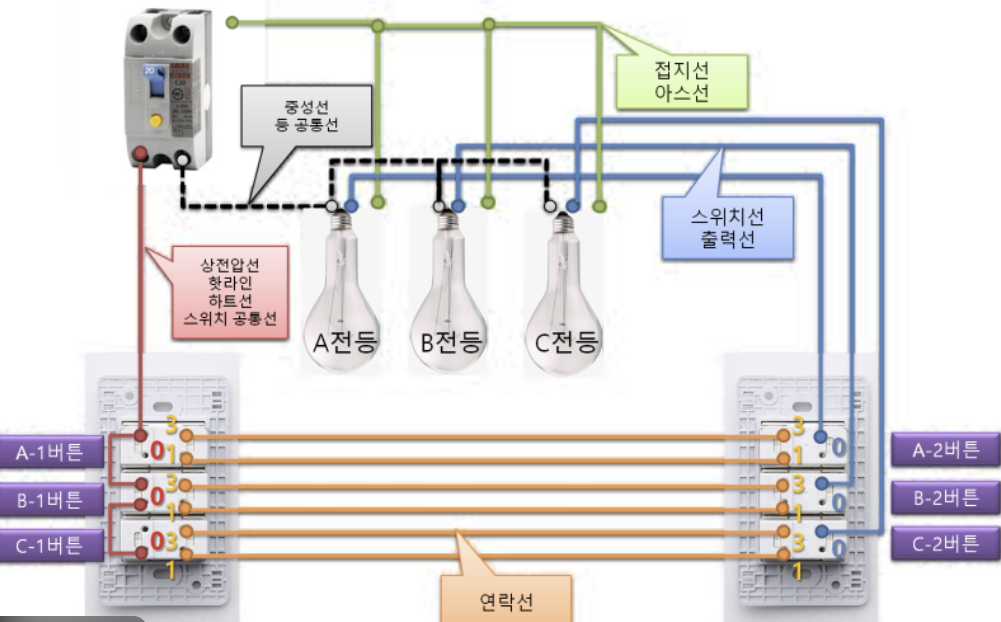

분전함(배선용 차단기)에서 나온 전원선은 먼저 각 방의 스위치들을 거쳐갑니다.
거실 스위치 → 안방 스위치 → 주방 스위치로 연결되는 이 선이 바로 상선(Phase Line) 공통선입니다.
그리고 각 스위치에서 해당 방의 조명으로 개별 선이 연결되죠.
📍 실전 응용
요즘 신축 아파트들은 스마트홈 시스템이 많이 적용되는데, 이 역시 공통선 개념을 기반으로 설계됩니다. 중앙 제어 시스템에서 각 조명으로 가는 배선 구조가 전통적인 공통선 방식을 따르거든요.

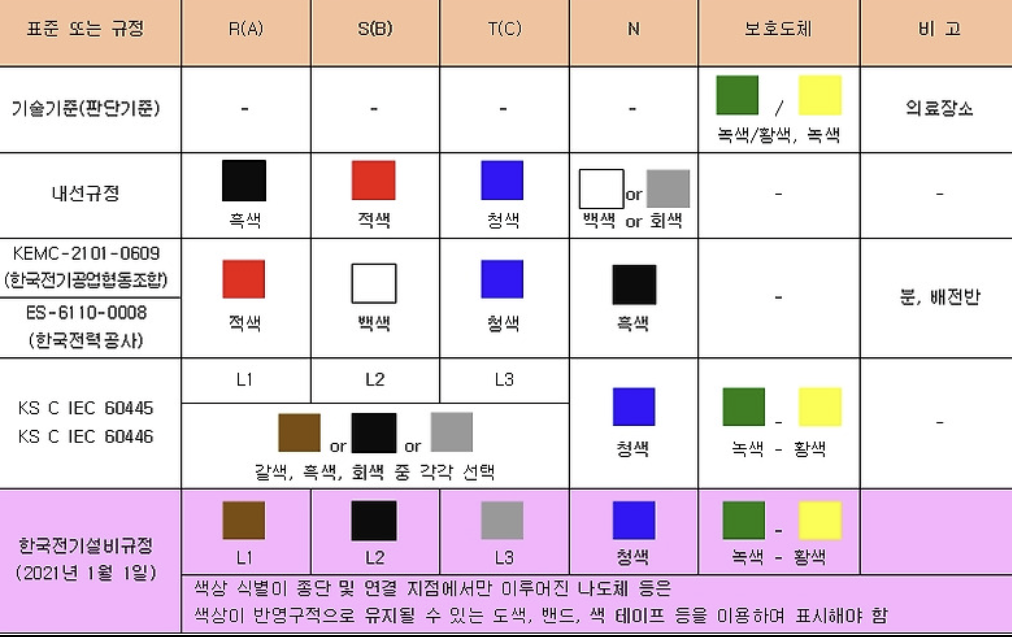

전선 색상 구분법
전기 내선 공사를 할 때는 전선을 색상별로 구분합니다.

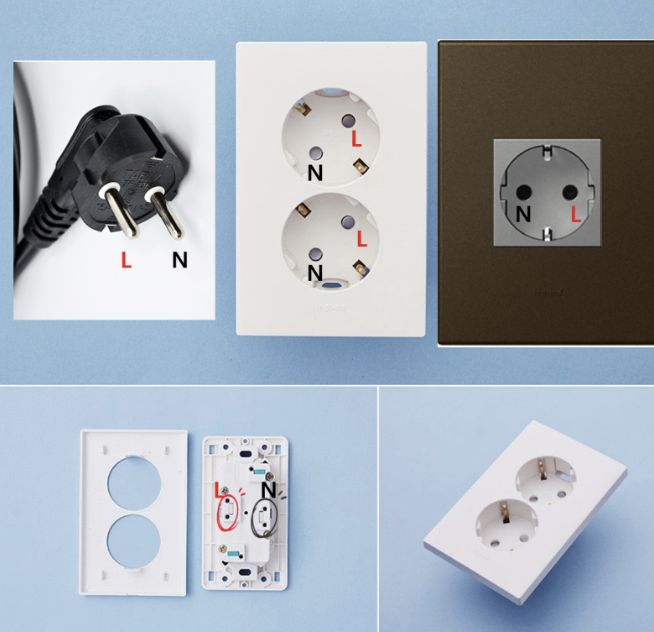

상선(220V 전원선)은 주로 흑색이나 적색을, 중성선(0V 복귀선)은 백색을, 접지선은 녹색이나 녹황색을 사용하죠.
하지만 우리나라 구형 주택의 경우 색상 구분이 명확하지 않은 경우도 많으니 전기 테스터기로 반드시 확인해야 합니다.
안전 시공법
전기 공사에서 가장 중요한 건 역시 안전이겠죠?
전원선 공통선 시공 시 꼭 지켜야 할 안전 수칙들이 있습니다.
접속 방법의 중요성
공통선은 여러 선이 만나는 지점이기 때문에 접속 품질이 매우 중요합니다.
첫째, 기계적 강도가 충분해야 합니다. 접속 부위가 느슨하면 접촉 저항이 커져 발열이 발생할 수 있어요.
둘째, 절연 처리가 완벽해야 합니다. 절연테이프는 최소 3겹 이상 감아야 하고, 가능하면 절연캡을 추가로 씌우는 게 좋습니다.
⚠️ 절대 주의사항
전기 공사는 반드시 전기기사 자격증을 가진 전문가가 해야 합니다. 특히 공통선 접속 부위는 화재의 주요 원인이 될 수 있으므로, DIY로 시도하지 마세요.
차단기 용량 계산
공통선을 통해 여러 부하가 연결되므로 총 전류량을 정확히 계산해야 합니다.
일반적으로 조명 회로는 15A 차단기를, 콘센트 회로는 20A 차단기를 사용하는데요.
LED 조명 10개(각 10W)를 하나의 공통선으로 연결한다면 총 100W, 약 0.45A 정도로 여유가 충분합니다.
하지만 고출력 장비를 연결할 경우 반드시 전선 굵기(SQ)와 차단기 용량을 함께 고려해야 해요.
주의사항
공통선 배선 시 자주 발생하는 실수들을 정리해봤습니다.
혼선 방지
공통선이라고 해서 모든 회로를 하나로 연결하면 안 됩니다.
조명 회로와 콘센트 회로는 반드시 분리해야 하고, 고출력 가전제품(에어컨, 인덕션 등)은 단독 배선으로 처리해야 합니다.
제가 아는 분은 이걸 무시하고 시공했다가 차단기가 계속 내려가는 문제로 전체를 다시 공사한 경험이 있어요.
💰 비용 절감 팁
전기 공사 비용은 2025년 기준 인건비가 1인당 25~35만원 정도입니다. 미리 정확한 배선 계획을 세우고, 공통선을 효율적으로 설계하면 공사 기간을 단축해 비용을 절감할 수 있습니다.
리모델링 시 고려사항
기존 주택을 리모델링할 때는 기존 전원선 공통선 구조를 먼저 파악해야 합니다.
천장을 뜯지 않는 경우가 많아서 배선 이동이 어려울 수 있거든요. 이럴 때는 기존 콘센트에서 전원을 따와서 새로운 조명을 추가하는 방법을 쓰기도 합니다.
단, 이 경우 기존 회로의 총 부하량을 반드시 확인하고 여유가 있을 때만 추가해야 합니다.
자주 묻는 질문
현장에서 가장 많이 받는 질문들을 모아봤습니다.
Q1. 공통선과 중성선은 같은 건가요?
아닙니다. 공통선은 회로 설계 개념이고, 중성선은 전기의 복귀 경로를 말합니다.
공통선은 상선에도 있을 수 있고 중성선에도 있을 수 있어요. 여러 부하가 공통으로 쓰는 선이면 모두 공통선이라고 부를 수 있습니다.
Q2. 공통선이 끊어지면 어떻게 되나요?
공통선이 끊어지면 그 선에 연결된 모든 기기가 작동하지 않습니다.
예를 들어 3개 조명이 하나의 공통선으로 전원을 받는데 그 선이 끊어지면, 3개 조명이 모두 꺼지는 거죠. 이게 공통선의 장점이자 단점입니다.
Q3. 셀프 전기공사가 가능한가요?
법적으로 전기공사는 전기공사기사 자격증을 가진 사람만 할 수 있습니다.
특히 배선용 차단기와 연결된 부분은 절대 임의로 만지면 안 됩니다. 감전이나 화재의 위험이 있거든요.
⚠️ 법적 책임
무자격자가 전기공사를 하다가 사고가 발생하면 형사처벌과 민사배상 책임을 모두 져야 합니다. 꼭 전문가에게 맡기세요.
마치며
오늘 전원선 공통선에 대해 자세히 알아봤습니다.
처음엔 어렵게 느껴질 수 있지만, 핵심은 "같은 역할을 하는 선을 하나로 묶는다"는 간단한 원리입니다.
이 개념만 정확히 이해하면 전기 배선도를 보는 게 훨씬 쉬워지고, 전기공사 업체와 소통할 때도 전문성 있게 대화할 수 있어요.
집을 리모델링하거나 전기 공사를 계획 중이시라면, 오늘 내용을 꼭 참고하셔서 안전하고 효율적인 배선 설계를 하시길 바랍니다.
전기 안전, 작은 관심이 큰 사고를 예방합니다!
