3로 스위치 설치 방법 | 계단 조명 제어의 완벽한 해답
집에서 계단을 오르내릴 때마다 불편함을 느끼신 적 있으신가요?
1층에서 불을 켜고 2층에 도착해서도 끌 수 있다면 얼마나 편리할까요? 오늘은 이런 고민을 한 방에 해결해주는 3로 스위치 설치 방법을 실전 경험을 바탕으로 자세히 알려드리겠습니다.
🔌 2로와 뭐가 다를까?

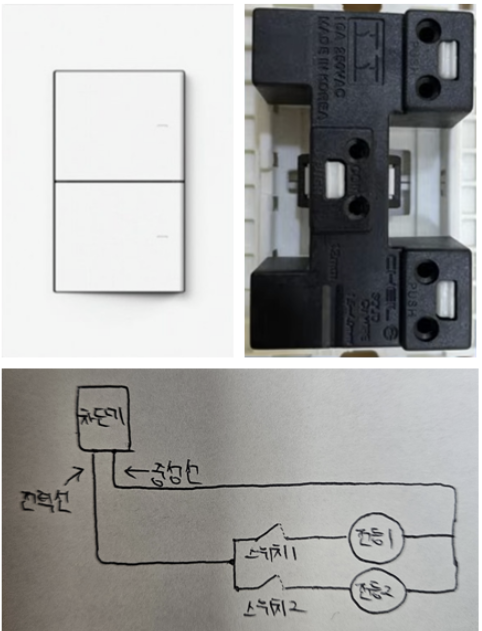

전기 스위치를 교체하려고 철물점에 갔는데 2로 스위치와 3로 스위치가 있더라고요. 처음엔 저도 무슨 차이인지 몰라서 한참 고민했던 기억이 납니다.
2로 스위치는 우리가 일반적으로 사용하는 단순한 ON/OFF 스위치입니다. 한 곳에서만 조명을 제어할 수 있죠. 반면 3로 스위치는 두 군데 이상에서 하나의 조명을 제어할 수 있는 특별한 구조를 가지고 있습니다.
핵심 차이점: 2로는 '길이 하나', 3로는 '길이 세 개'라는 의미입니다. 이는 내부 배선 구조의 차이를 나타내는 전기 용어입니다.

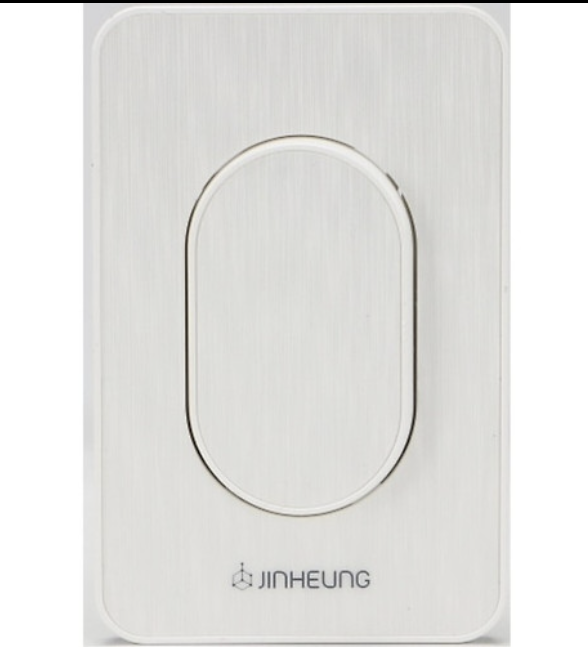

겉모습만 봐서는 구분이 어려운데요. 제가 직접 확인해본 결과 스위치 뒷면의 단자 배열을 보면 명확하게 알 수 있습니다. 2로 스위치는 2개의 단자가, 3로 스위치는 3개 또는 4개의 단자가 있습니다.

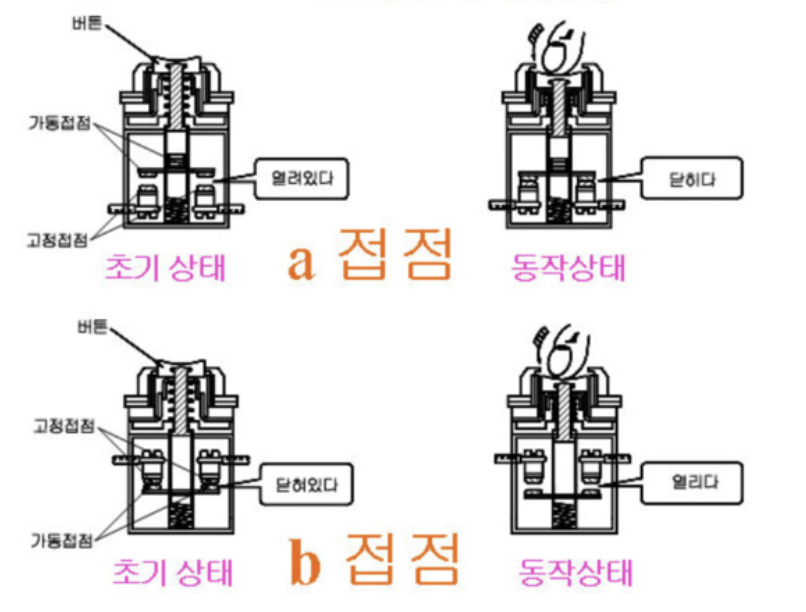

⚡ 내부 구조 살펴보기
3로 스위치의 작동 원리를 이해하려면 내부 구조를 파악하는 게 중요합니다. 저도 처음엔 복잡하다고 생각했는데, 원리를 알고 나니 정말 간단하더라고요.
단자 구성의 비밀
3로 스위치에는 공통 단자 2개와 선택 단자 2개가 있습니다. 공통 단자는 항상 연결되어 있고, 선택 단자는 스위치를 누를 때마다 위아래로 전환됩니다.
✓ 공통 단자(Common): 왼쪽 2개 구멍이 서로 연결
✓ A접점(선택1): 스위치 위쪽 연결 지점
✓ B접점(선택2): 스위치 아래쪽 연결 지점
실제로 테스터기로 측정해보면 스위치를 누를 때마다 연결 경로가 바뀌는 걸 확인할 수 있습니다. 이 원리가 바로 양방향 제어의 핵심입니다.
🔧 실전 배선 방법은?
이론은 알았으니 이제 실제로 어떻게 배선하는지 알아볼까요? 제가 직접 시공했던 경험을 토대로 단계별로 설명드리겠습니다.
준비물 체크리스트
• 3로 스위치 2개 (개당 1,500~2,500원)
• 전선 (1.5mm 또는 2.5mm)
• 니퍼, 드라이버
• 절연테이프

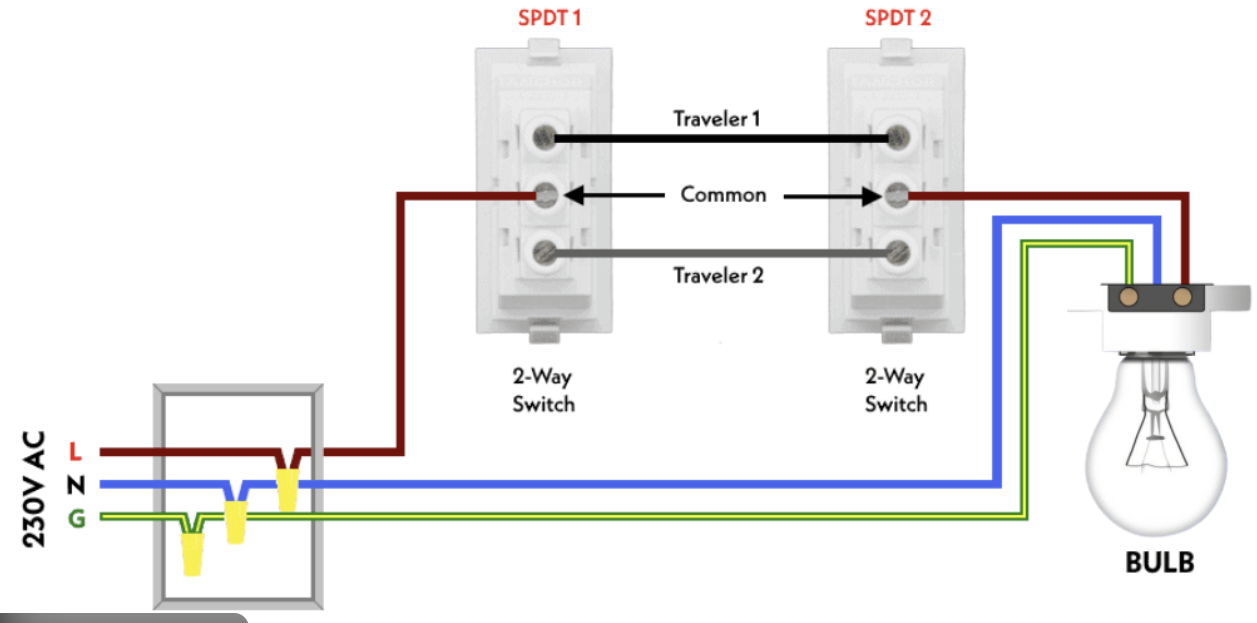

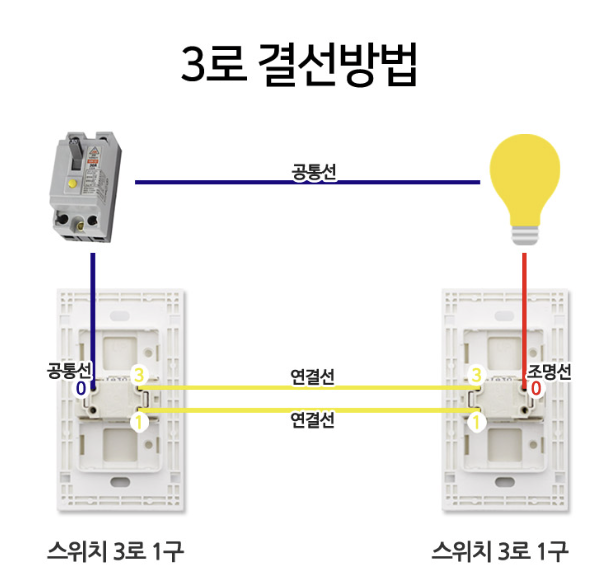

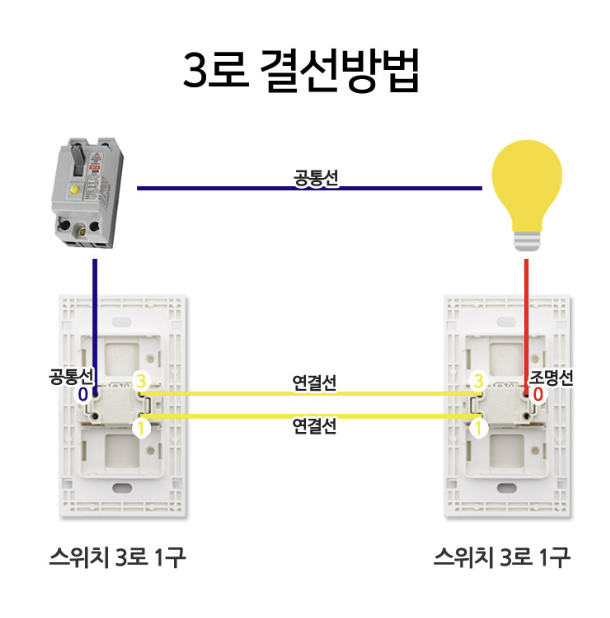

배선 순서 상세 가이드

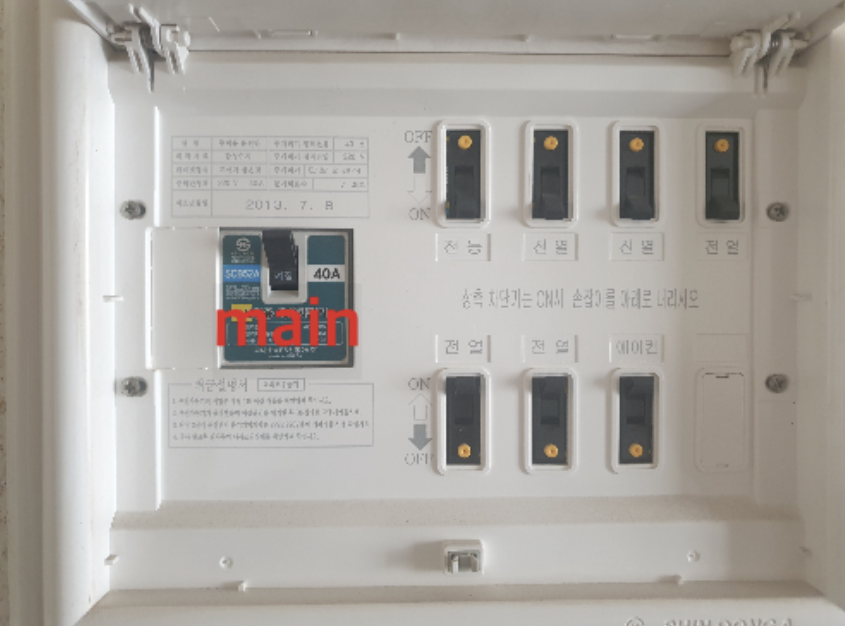

1단계: 전원 차단기를 내려 안전을 확보합니다. 이건 정말 중요한 부분이에요. 제가 작업할 때도 항상 멀티탭 보호회로까지 이중으로 점검했습니다.
2단계: 첫 번째 3로 스위치의 공통 단자에 전원선을 연결합니다.
3단계: 두 스위치의 선택 단자(A접점, B접점)를 서로 교차 연결합니다. 이 부분이 핵심 배선입니다.
4단계: 두 번째 스위치의 공통 단자에서 조명으로 연결합니다.
5단계: 조명의 반대편 선을 전원의 중성선(N)에 연결하면 완성입니다.
⚠️ 주의: 두 스위치 사이의 연락선 연결이 가장 중요합니다. A접점끼리, B접점끼리 정확하게 매칭되어야 양방향 제어가 가능합니다.

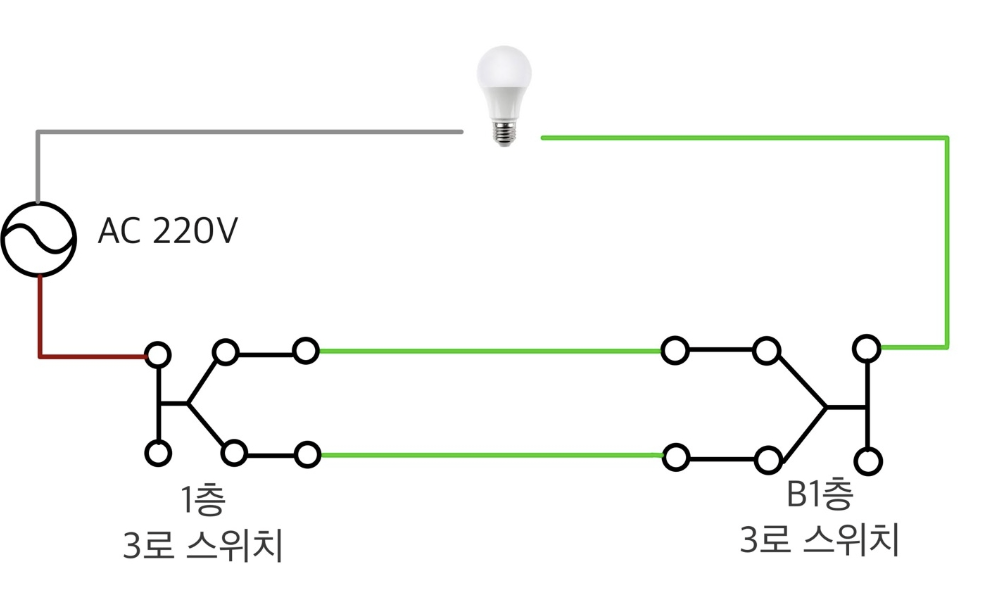

💡 2개소 점멸 원리
왜 두 곳에서 조명을 제어할 수 있을까요? 처음엔 저도 신기했는데, 원리를 알고 나니 너무 단순하고 영리한 설계더라고요.
전기 흐름의 마법
조명이 켜진 상태를 가정해봅시다. 전기가 첫 번째 스위치 → 연락선 → 두 번째 스위치 → 조명 순서로 흐르고 있습니다.
이때 어느 한쪽 스위치를 누르면? 연결 경로가 바뀌면서 전기 흐름이 차단됩니다. 조명이 꺼지는 거죠. 다시 같은 스위치나 반대편 스위치를 누르면 경로가 다시 연결되어 조명이 켜집니다.
실전 예시:
• 1층 스위치 ON → 조명 켜짐
• 2층으로 올라가서 2층 스위치 OFF → 조명 꺼짐
• 2층 스위치 다시 ON → 조명 켜짐
• 1층으로 내려가서 1층 스위치 OFF → 조명 꺼짐
이렇게 어느 쪽에서든 자유롭게 조명을 제어할 수 있는 게 2개소 점멸의 매력입니다.
🏠 어디에 활용할까?
3로 스위치 설치가 빛을 발하는 공간들이 있습니다. 실생활에서 정말 유용하게 쓰이는 장소들을 소개해드릴게요.
계단 조명 제어
가장 대표적인 활용 사례입니다. 1층과 2층 양쪽에 스위치를 설치하면 올라갈 때 켜고 내려올 때 끄는 편리함을 누릴 수 있습니다.
긴 복도 양 끝
10미터 이상 되는 긴 복도에서 특히 유용합니다. 한쪽 끝에서 켜고 반대편 끝에서 끌 수 있어 왔다 갔다 할 필요가 없습니다.
큰 거실이나 체육관
출입구가 두 개인 넓은 공간에서 진가를 발휘합니다. 들어올 때 켜고 나갈 때 끄는 동선이 자연스러워집니다.

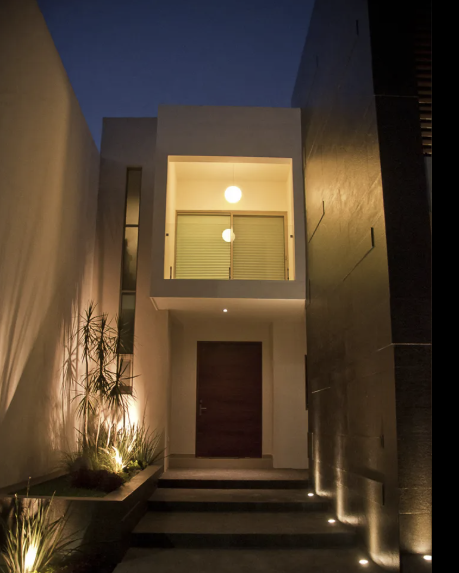

주택 현관과 마당
단독주택이나 전원주택에서 많이 사용합니다. 집 안에서도, 마당에 나가서도 현관등을 제어할 수 있어 방범에도 도움이 됩니다.
실제 사용 후기: 제 집 계단에 3로 스위치를 설치한 후 생활이 정말 편해졌습니다. 특히 밤에 화장실 가려고 내려갈 때나, 새벽에 출근할 때 불 끄러 다시 올라갈 필요가 없어져서 시간도 절약되고 안전사고 위험도 줄었어요.
⚠️ 안전 주의사항
전기 작업은 절대 가볍게 생각하면 안 됩니다. 제가 강조하고 싶은 안전 수칙들을 꼭 기억해주세요.
🚨 필수 안전 수칙
1. 반드시 전기 자격증 소지자가 작업해야 합니다
2. 작업 전 차단기를 완전히 내려주세요
3. 테스터기로 전압이 없음을 반드시 확인하세요
4. 절연장갑과 절연 공구를 사용하세요
5. 습기가 있는 환경에서는 절대 작업하지 마세요
제가 이 글을 쓰는 이유는 원리를 이해시키기 위함이지, 무자격자의 직접 시공을 권장하는 게 아닙니다. 감전 사고는 생명과 직결되니 반드시 전문가의 도움을 받으시길 바랍니다.
❓ 자주 묻는 질문
Q. 2로 스위치로도 2개소 점멸이 가능한가요?
A. 아니요, 불가능합니다. 내부 배선 구조가 다르기 때문에 반드시 3로 스위치 2개가 필요합니다.
Q. 3개소 이상에서도 제어할 수 있나요?
A. 가능합니다. 4로 스위치를 중간에 추가하면 3개소, 4개소 점멸도 구현할 수 있습니다.
Q. 가격대는 어느 정도인가요?
A. 일반 3로 스위치는 개당 1,500~2,500원 수준입니다. 디자인 스위치는 5,000~10,000원대도 있습니다.
Q. LED 조명에도 사용 가능한가요?
A. 물론입니다. 백열등, 형광등, LED 등 모든 종류의 조명에 사용 가능합니다.
Q. 기존 2로 스위치를 3로로 교체할 수 있나요?
A. 배선 추가 공사가 필요합니다. 두 스위치 사이를 연결하는 연락선 2가닥을 새로 설치해야 합니다.
💬 마무리하며
오늘은 3로 스위치 설치 방법과 2개소 점멸의 원리에 대해 자세히 알아봤습니다.
계단이나 긴 복도가 있는 집이라면 정말 유용한 시스템이니, 리모델링이나 인테리어 계획이 있으시다면 꼭 고려해보시길 추천드립니다.
※ 본 포스팅은 전기 지식 학습을 목적으로 작성되었습니다. 실제 시공은 반드시 전기 자격증을 보유한 전문가에게 의뢰하시기 바랍니다.
