전기접지 원리부터 콘센트 선택까지 완벽 가이드
요즘 집에서 전기제품을 사용하다가 찌릿한 경험, 한 번쯤 있으시죠? 저도 겨울철에 세탁기 만졌다가 깜짝 놀란 적이 있었는데요. 알고 보니 전기접지가 제대로 안 되어 있었더라구요. 오늘은 우리 가족의 안전을 지키는 전기접지에 대해 자세히 알아보려고 합니다.
⚡왜 중요한가?

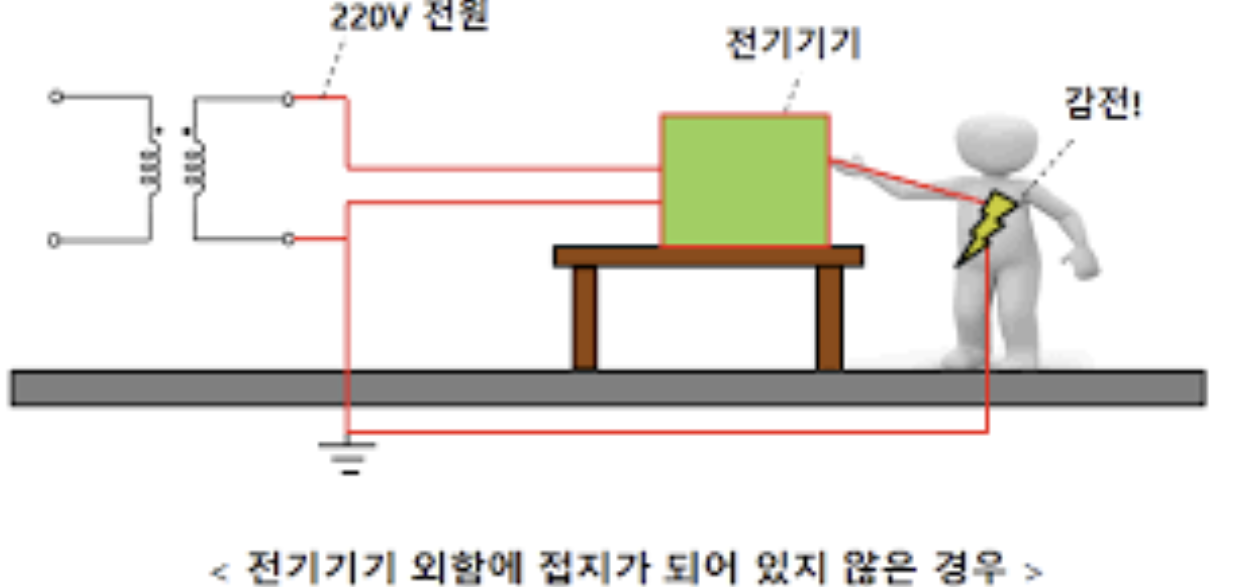

감전사고는 예고 없이 찾아옵니다. 집에 있는 220V 전기제품, 겉보기엔 멀쩡해 보이지만 내부에서 전선이 손상되면 제품 외관에 전류가 흐를 수 있어요. 이때 우리가 그 제품을 만지면 어떻게 될까요?
전류는 우리 몸을 통해 땅으로 흘러가려고 하는데, 이 과정에서 감전사고가 발생하게 됩니다. 생각만 해도 아찔하죠. 하지만 전기접지 공사가 되어 있다면 이야기가 달라져요.
제품 외함을 미리 땅에 연결해두면 전류는 저항이 작은 접지선을 통해 땅으로 흐릅니다. 사람 몸의 저항이 훨씬 크기 때문에 상대적으로 적은 전류만 흐르게 되어 안전하게 보호받을 수 있습니다.
제가 전기기사 자격증 공부할 때 가장 강조했던 부분이 바로 이 접지의 중요성이었어요. 실제로 관련 법규에서도 전기기계기구의 외함에 반드시 접지공사를 하도록 규정하고 있답니다.
🔌전기는 어떻게?
우리 집까지 오는 전기의 여정, 한번 따라가볼까요? 발전소에서 만들어진 전기는 정말 먼 길을 돌아옵니다.
발전소에서 우리 집까지

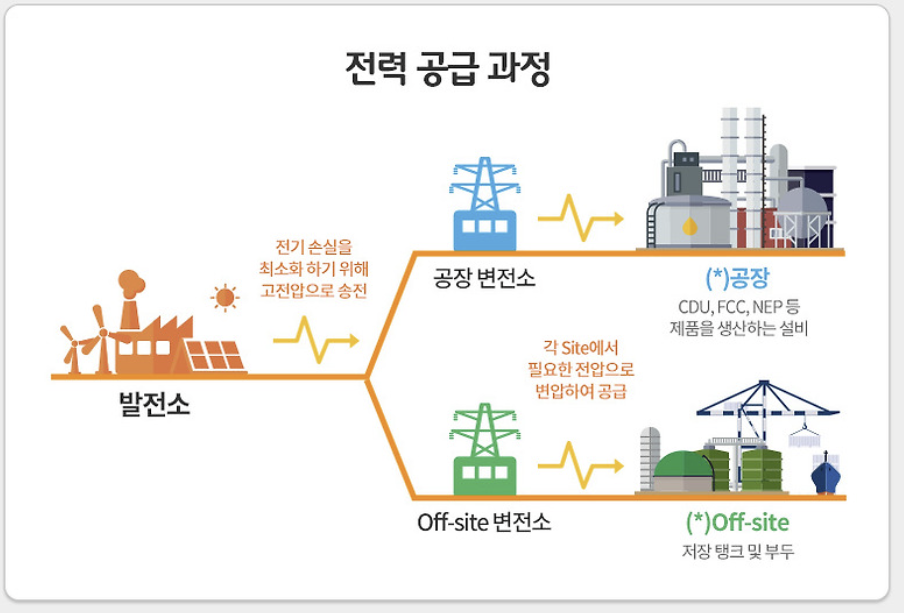

먼저 발전소에서 전기가 만들어지면 구내 변전소를 통해 전압을 높입니다. 왜 높일까요? 전압이 높을수록 송전 손실이 적어지거든요. 그래서 초고압으로 변환해서 우리 동네 근처까지 보내는 거예요.

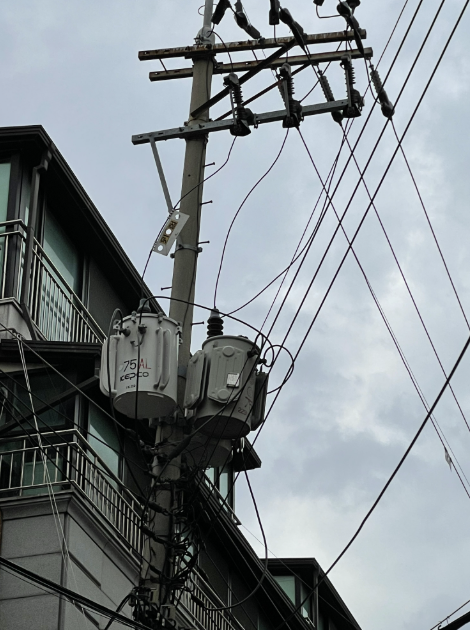

동네 근처 변전소에 도착하면 다시 저압으로 바꿔서 전봇대 위로 보냅니다. 이때 전압이 22.9KV(22,900볼트)예요. 이 전기가 R, S, T 3상으로 전송되다가 최종적으로 전봇대 위 주상변압기를 거쳐 220V로 변환됩니다.
흥미로운 건 우리 집으로 들어오는 2개 선 중에서 하나는 전력선이고, 다른 하나는 중성선이라는 점이에요. 이 중성선을 따라가면 전봇대에서 땅으로 접지되어 있는 걸 확인할 수 있습니다.
🏠콘센트 비밀

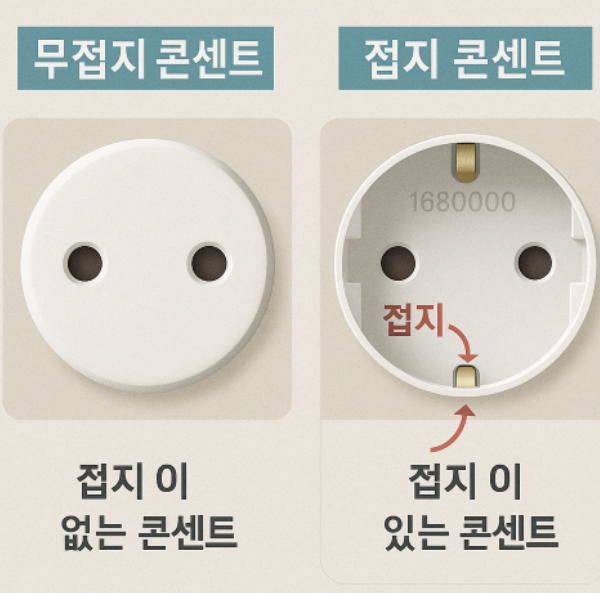

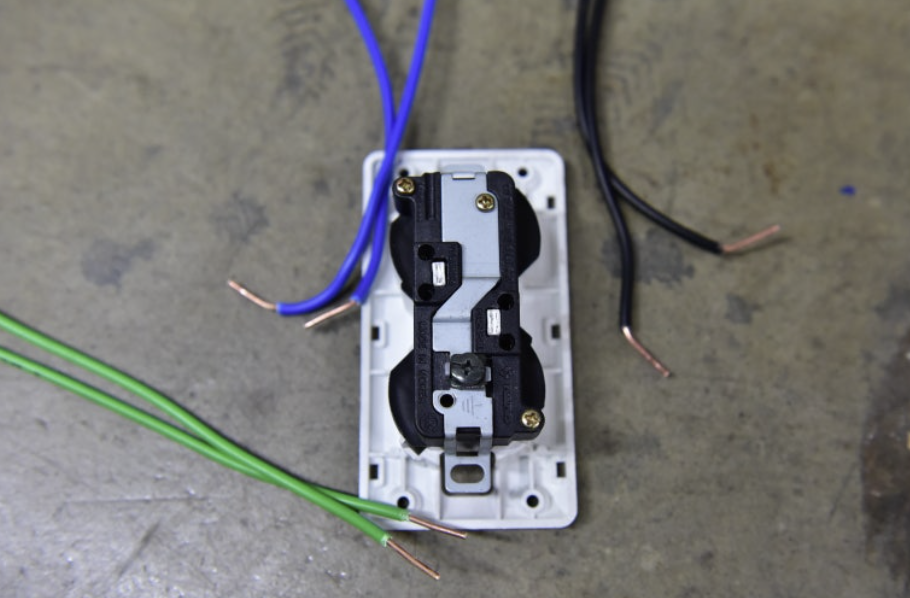

여러분 집 벽에 붙어있는 콘센트, 자세히 들여다보신 적 있나요? 노란색이나 은색으로 된 금속 부분이 보일 거예요. 이게 바로 접지극입니다.
접지극 콘센트의 구조
이 금속 부분은 단순한 장식이 아니에요. 벽 안쪽으로 연결된 선을 통해 땅과 직접 연결되어 있습니다. 아파트처럼 직접 땅에 접근하기 어려운 구조에서는 이렇게 콘센트에 미리 접지를 해두는 거죠.
제가 이사 갔을 때 확인해보니 구형 아파트는 접지극이 없는 콘센트가 많더라구요. 요즘 새로 짓는 건물들은 법적으로 의무화되어 있어서 모두 접지극 콘센트를 사용하지만, 오래된 건물은 확인이 필요합니다.
벽붙이 콘센트의 접지극은 실제로 땅과 연결되어 있지만, 일반 멀티탭의 접지극은 연결되지 않은 경우가 많습니다. 안전을 위해서는 벽 콘센트를 직접 사용하거나 접지 기능이 있는 멀티탭을 선택해야 합니다.
🔧플러그 종류

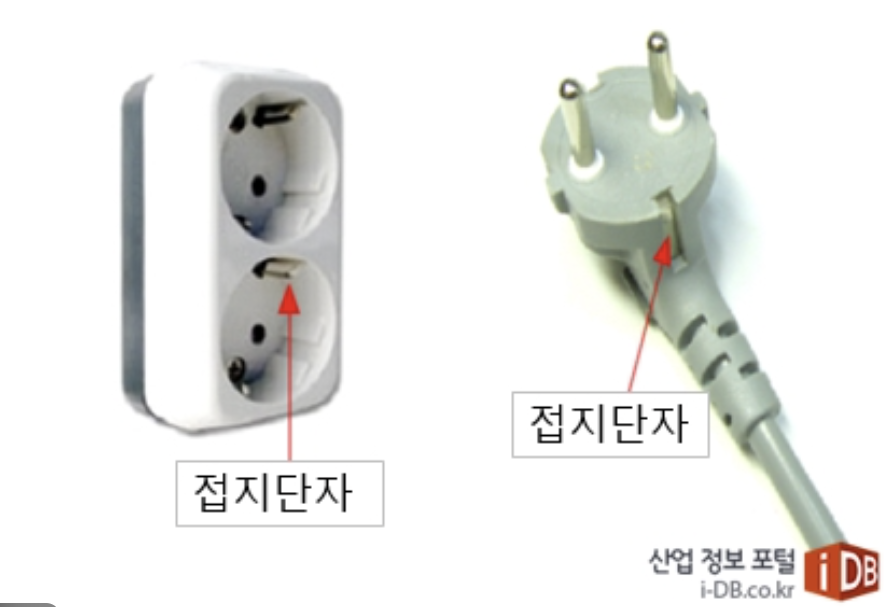

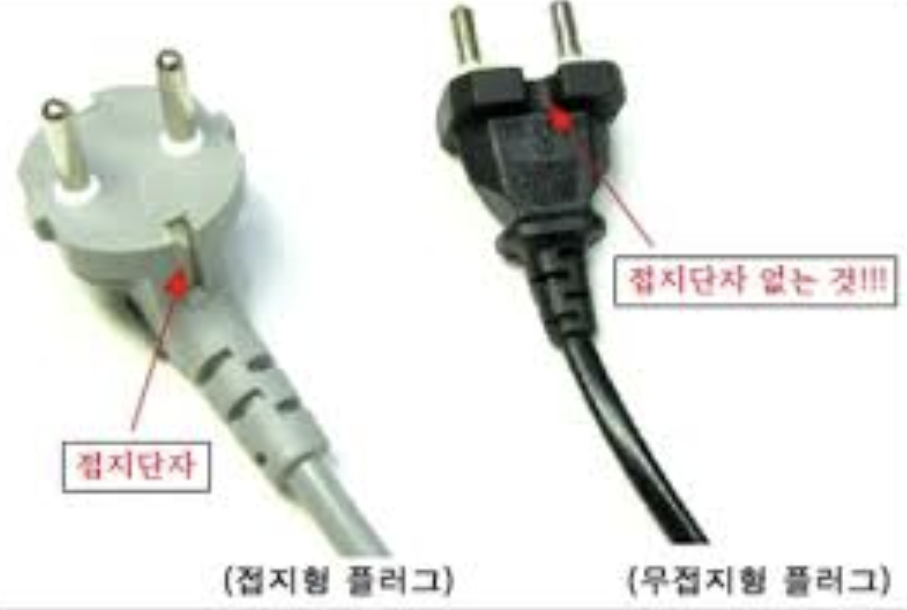

콘센트만큼 중요한 게 바로 플러그예요. 접지극 플러그는 양옆에 금속 부분이 있어서 콘센트의 접지극과 연결되는 구조입니다.
반면 무접지 플러그는 이런 금속 부분이 없죠. 겉보기엔 비슷해 보여도 안전성에서 큰 차이가 납니다. 특히 세탁기, 냉장고, 전자레인지 같은 고전력 가전제품은 반드시 접지극 플러그를 사용해야 해요.
올바른 연결 방법
접지극 플러그의 금속 부분은 전선으로 제품 외함과 연결되어 있습니다. 이걸 접지극 콘센트에 꽂으면 "제품 외함 → 플러그 접지극 → 콘센트 접지극 → 땅" 이렇게 완벽한 전기접지 회로가 완성되는 거예요.
✅완벽한 연결
그런데 접지극 콘센트와 플러그만 있다고 끝이 아닙니다. 실제로 제대로 연결되어 있는지 확인이 필요해요.
3가지 확인 포인트
첫째, 플러그의 접지극이 제품 외함과 전기적으로 연결되어 있어야 합니다. 둘째, 콘센트의 접지극이 실제로 땅과 연결되어 있어야 하죠. 셋째, 이 모든 연결이 견고하게 유지되어야 합니다.

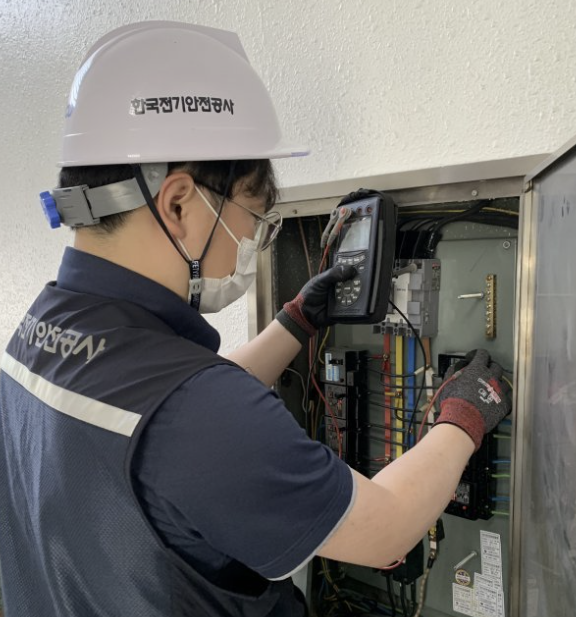

저는 테스터기로 정기적으로 체크하는 편인데요, 접지 저항이 100Ω 이하면 양호한 상태라고 볼 수 있어요. 확실하지 않다면 전기안전공사에 점검을 의뢰하는 것도 좋은 방법입니다.
💡교체할 때
콘센트가 고장 나서 교체해야 한다면 꼭 기억하세요. 접지극이 있는 제품을 선택해야 합니다.
비용이 몇 천원 더 들더라도 안전에는 비교할 수 없죠. 요즘은 전기용품안전인증(KC 인증)을 받은 제품들이 많으니 꼭 확인하고 구매하시길 바랍니다.
전기 작업은 위험할 수 있으니 반드시 차단기를 내리고 작업하세요. 자신이 없다면 전문가에게 맡기는 게 안전합니다. 제가 직접 해봤을 때도 생각보다 복잡하더라구요.
🛡️생명을 지키는
전기적 이상은 언제든 발생할 수 있습니다. 하지만 피해는 충분히 예방 가능해요.

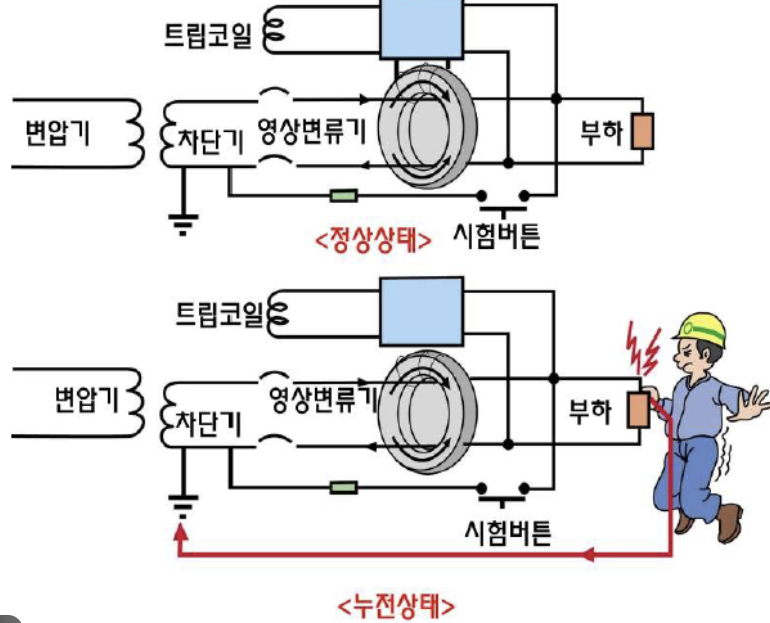

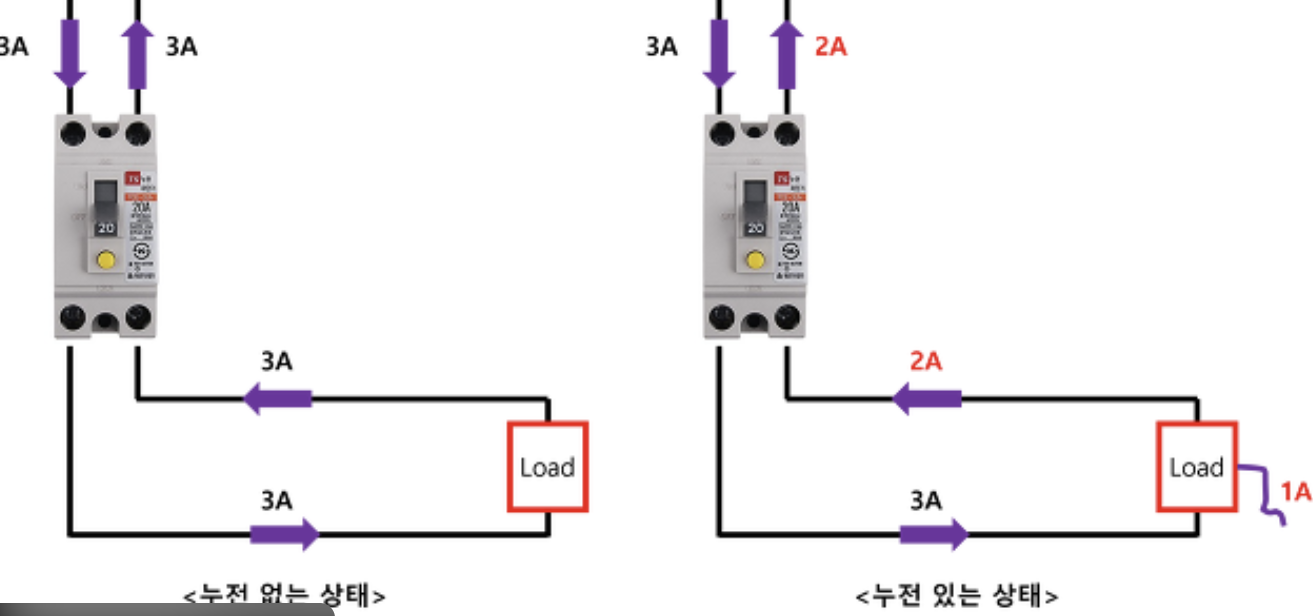

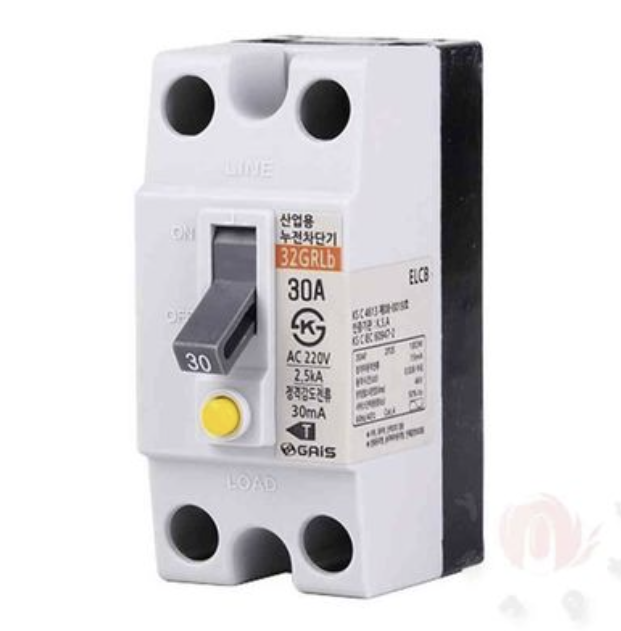

누전차단기와 함께 전기접지를 제대로 해두면 감전사고의 90% 이상을 막을 수 있다는 연구 결과도 있습니다. 적정 용량의 누전차단기(보통 30mA)를 설치하고, 접지극 콘센트와 플러그를 사용하는 것만으로도 가족의 안전을 지킬 수 있어요.
전기 이상을 완전히 막을 순 없지만, 그로 인한 피해는 우리가 충분히 줄일 수 있습니다. 지금 당장 집에 있는 콘센트와 플러그를 확인해보세요. 접지극이 없다면 교체를 고려해보시는 게 어떨까요?
우리 가족의 안전은 이런 작은 실천에서 시작됩니다. 오늘 알려드린 전기접지 지식이 여러분께 도움이 되었으면 좋겠어요. 안전한 전기 생활 하시길 바랍니다!
