차단기 용량 선정 | 전동기 있을 때 계산법
전기 공사 현장에서 가장 많이 마주치는 문제 중 하나가 바로 차단기가 자꾸 내려가는 현상입니다. 특히 전동기를 기동할 때마다 차단기가 트립되는 경험, 혹시 해보신 적 있으신가요?
저도 현장에서 작업자가 전동기 스타트 버튼을 누를 때마다 차단기를 손으로 잡고 있는 모습을 본 적이 있습니다. 이유를 물어보니 "전동기가 처음 돌아갈 때 차단기가 자꾸 내려가서요"라는 답변이 돌아왔죠.
이는 명백한 차단기 용량 선정 오류입니다. 오늘은 한국전기설비규정에 따른 정확한 차단기 선정 방법과 전선 굵기 계산법을 알아보겠습니다.
⚡ 왜 이런 일이?
전동기는 일반 전열기구와 다릅니다. 기동 순간에 정격전류의 3~7배에 달하는 큰 전류가 흐르죠. 이를 기동전류라고 합니다.
30A 전동기라면 시작할 때 순간적으로 90~210A가 흐를 수 있습니다. 만약 차단기를 30A나 40A로 선정했다면? 당연히 트립됩니다.

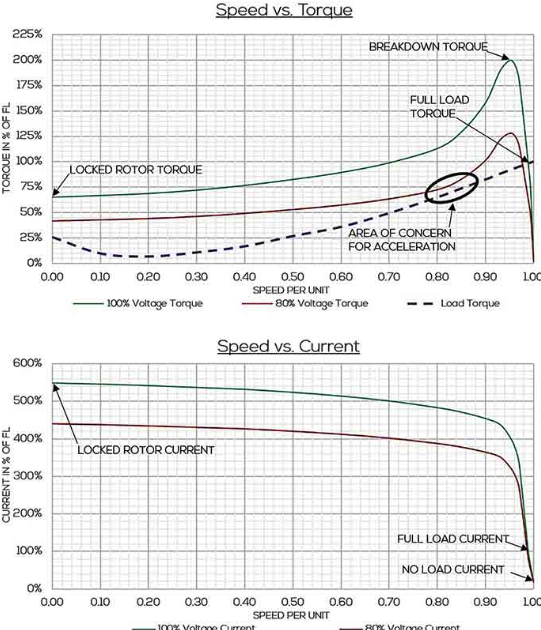

전동기가 정지 상태에서 회전을 시작할 때는 회전자의 역기전력이 없어 임피던스가 매우 낮습니다. 그래서 큰 돌입전류가 발생하죠. 수초~수십초 후 정상 속도에 도달하면 전류는 정격값으로 떨어집니다.
이런 특성 때문에 전동기가 포함된 회로는 특별한 계산 방식을 적용해야 합니다.
📋 규정 먼저 확인
한국전기설비규정(KEC)에서는 저압 옥내 간선 시설에 대해 명확히 규정하고 있습니다.
전선 굵기 선정 기준
전동기 또는 기동전류가 큰 기기의 정격전류 합계가 다른 전기기구보다 클 경우:
- 50A 이하: 전동기 전류 × 1.25배 + 일반부하 전류
- 50A 초과: 전동기 전류 × 1.1배 + 일반부하 전류
차단기 용량 선정 기준
전동기가 있는 경우 차단기는 다음 중 작은 값을 선택합니다:
- (전동기 전류 합계 × 3배) + 일반부하 전류
- 간선 허용전류 × 2.5배
여기서 핵심은 "3배"입니다. 기동전류를 고려한 안전계수죠.
🔢 4가지 케이스
전동기 유무와 부하 크기에 따라 4가지 경우로 나뉩니다. 제가 표로 정리했으니 차근차근 살펴보시죠.
케이스 1: 전동기 없음
일반 부하만 있는 가장 단순한 경우입니다.
- 전선: 일반부하 전류보다 큰 허용전류
- 차단기: 허용전류보다 한 단계 작은 정격
예) 일반부하 23A → 전선 25A 이상 → 차단기 20A
케이스 2: 일반부하가 더 큼
전동기는 있지만 일반 부하가 더 큰 경우입니다.
- 전선: (일반부하 + 전동기) 합계보다 큰 허용전류
- 차단기: 동일하게 적용
예) 일반 50A + 전동기 20A → 전선 70A 이상
케이스 3: 전동기 부하가 더 크고 50A 이하
여기서부터 계산이 달라집니다.
- 전선: (전동기 × 1.25배) + 일반부하
- 차단기: (전동기 × 3배) + 일반부하 또는 전선 허용전류 × 2.5배 중 작은 값
예) 전동기 20A + 일반 10A
→ 전선: (20 × 1.25) + 10 = 35A 이상
→ 차단기: (20 × 3) + 10 = 70A (작은 쪽 선택 시 일반적으로 60A)
케이스 4: 전동기 부하가 더 크고 50A 초과
50A를 넘으면 배수가 줄어듭니다.
- 전선: (전동기 × 1.1배) + 일반부하
- 차단기: 케이스 3과 동일 방식
예) 전동기 60A + 일반 20A
→ 전선: (60 × 1.1) + 20 = 86A 이상
전동기 용량이 클수록 기동전류 배수가 상대적으로 작아지는 특성 때문입니다. 대용량 전동기는 기동 방식도 다양하게(스타-델타, 인버터 등) 적용되어 돌입전류를 줄일 수 있죠.
⚙️ 계산 사례
이론만으로는 부족하죠. 실제 예제로 계산해보겠습니다.
주어진 조건
- 전동기 1: 15A
- 전동기 2: 30A
- 일반부하 1: 23A
- 일반부하 2: 10A
총합: 전동기 45A / 일반부하 33A
어느 케이스에 해당?
전동기 합계(45A) > 일반부하(33A)이고, 50A 이하이므로 케이스 3입니다.
전선 굵기 계산
(45A × 1.25) + 33A = 56.25 + 33 = 89.25A
따라서 허용전류 90A 이상 전선을 선정해야 합니다.
차단기 용량 계산
방법 1: (45A × 3) + 33A = 135 + 33 = 168A
방법 2: 89.25A × 2.5 = 223.125A
두 값 중 작은 168A를 선택합니다.

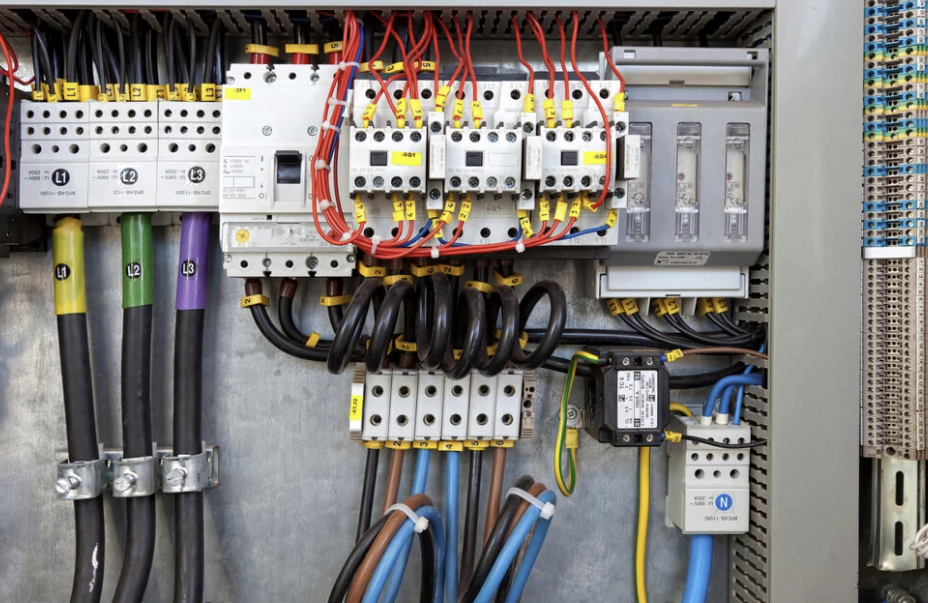

하지만 배선용 차단기는 표준 정격이 정해져 있습니다. 100A, 125A, 150A, 175A, 200A...
168A보다 작으면서 가장 가까운 값은? 150A입니다.
- 전선: 90A 이상 (예: SQ 35mm² 이상)
- 차단기: 150AF (배선용차단기 MCCB)
🎯 핵심 포인트
이 모든 계산의 핵심은 전동기 기동전류입니다.
왜 3배를 곱할까?
기동 시 순간적으로 3~7배 전류가 흐르는데, 이때 차단기가 동작하면 안 되기 때문입니다. 하지만 무한정 키울 수는 없으니 안전계수 3배를 적용한 것이죠.
전동기 보호는 누가?
많은 분들이 오해하시는데, 전동기 자체 보호는 차단기가 아닙니다.

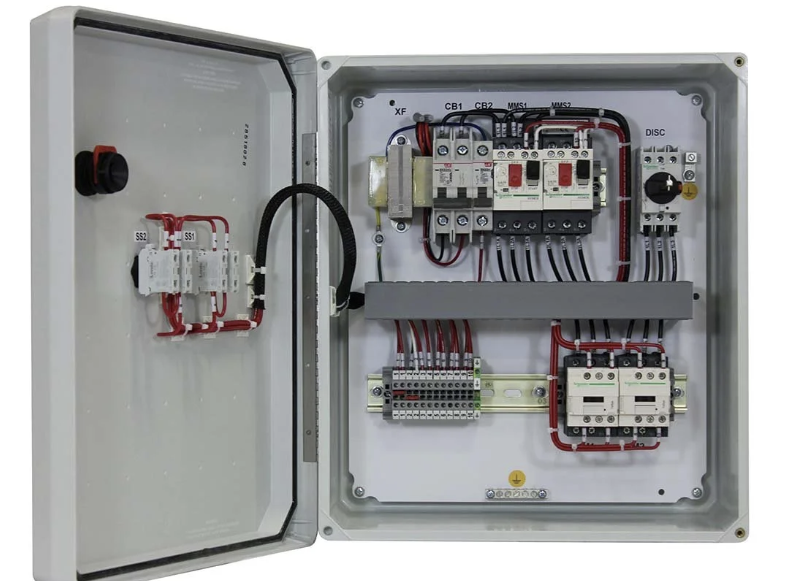

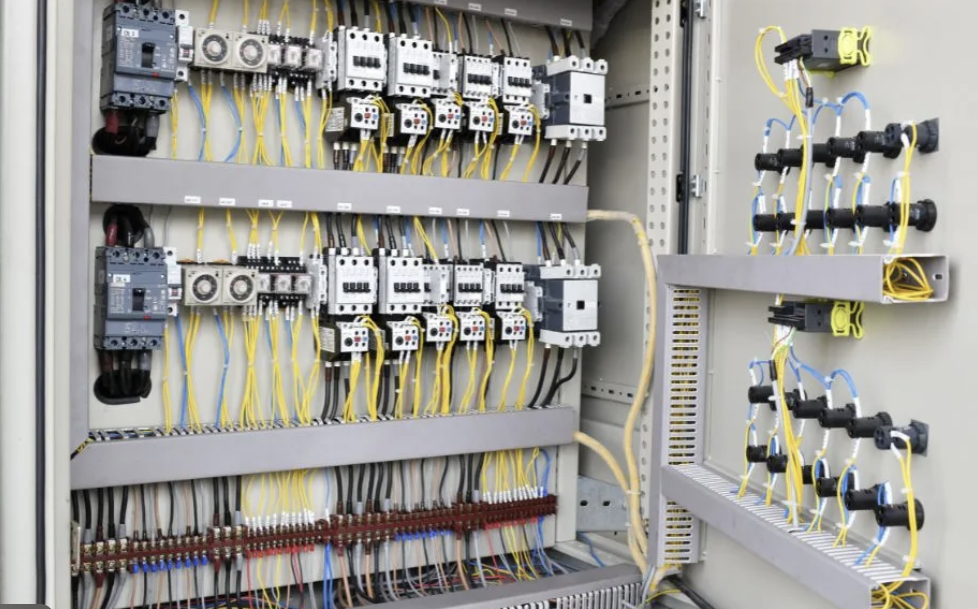

전동기는 열동형 과전류계전기(EOCR) 또는 전자접촉기(MC)의 열동계전기로 보호합니다. 차단기는 간선과 전선을 보호하는 역할이죠.
"30A 전동기니까 30A 차단기면 되겠지?" → 틀렸습니다.
기동 시 90A 이상 흐르므로 차단기는 최소 75A 이상 필요합니다.
⚠️ 현장 실수
제가 현장에서 본 사례를 공유드립니다.
에어컨 실외기 회로
어떤 건물에서 여름마다 에어컨이 안 켜지는 문제가 있었습니다. 확인해보니 실외기 압축기(전동기)가 30A인데 차단기가 40A였죠.
여름철 부하가 많을 때 기동하면 차단기가 내려갔습니다. 최소 75A 차단기로 교체 후 해결됐습니다.
케이블 과열 사례

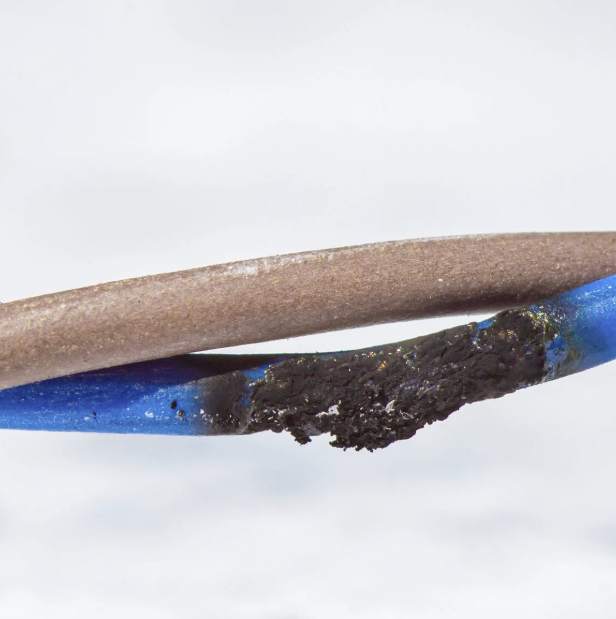

중고 에어컨 설치업체에서 차단기와 전선을 잘못 선정해 케이블이 뜨겁게 달아오른 경우도 봤습니다.

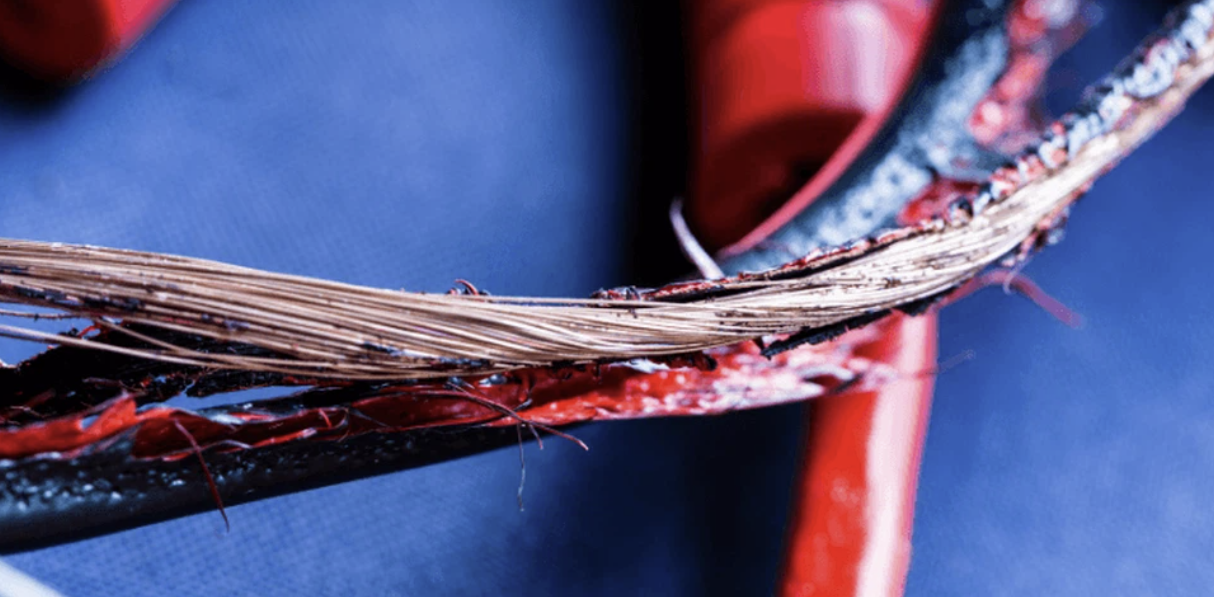

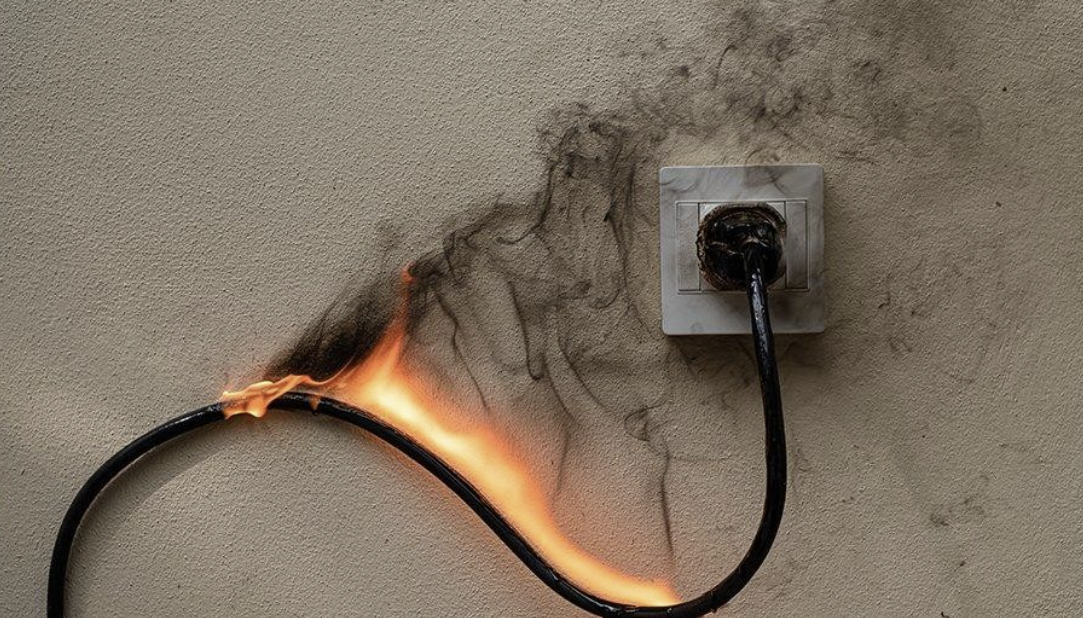

허용전류 30A 전선에 40A 부하를 연결하면? 전선 피복이 녹고 화재 위험이 생깁니다.
이런 실수는 법적 책임으로 이어집니다. 전기공사업법상 시공자에게 배상 의무가 있죠.
💡 마무리 정리
전동기가 있는 회로의 차단기와 전선 선정은 단순히 전류만 더하면 안 됩니다.
꼭 기억하세요
- 전동기 부하는 별도 계산: 1.25배(50A 이하) 또는 1.1배(50A 초과)
- 차단기는 3배 적용: 기동전류 고려한 안전계수
- 두 값 중 작은 것: 간선 보호도 함께 고려
- 표준 정격 선택: 계산값보다 작은 근접값
- 전동기 명판의 정격전류 확인
- 케이블 허용전류표 참조
- 차단기 제조사 카탈로그 활용
- EOCR 정격도 함께 검토
이 내용은 전기기사, 전기산업기사 시험에도 자주 출제됩니다. 현장 안전과 직결된 만큼 정확히 숙지하셔야 합니다.
여러분의 안전이 가장 중요합니다. 제대로 된 지식으로 본인과 타인을 보호하시길 바랍니다.
궁금한 점은 댓글로 남겨주세요. 함께 공부하겠습니다!
