인버터 원리 완벽 이해! DC를 AC로 바꾸는 핵심 메커니즘
캠핑장에서 차량 배터리로 헤어드라이어를 사용해본 경험이 있으신가요? 태양광 패널에서 만든 전기를 집에서 쓸 수 있는 이유가 궁금하셨나요? 이 모든 것이 가능한 이유는 바로 인버터 원리 덕분입니다.
저도 처음 전기공학을 접했을 때 "직류를 어떻게 교류로 바꾸지?"라는 의문이 들었습니다. 정류회로는 다이오드만 있으면 간단한데, 그 반대는 훨씬 복잡해 보였거든요. 하지만 원리를 이해하고 나니 정말 놀라웠습니다.
인버터란?
직류(DC)를 교류(AC)로 변환하는 전력 변환 장치입니다. 영어로 'Inverter'는 '역변환기'라는 뜻으로, 정류(AC→DC)의 반대 과정을 수행합니다.
⚡ 정류와 반대

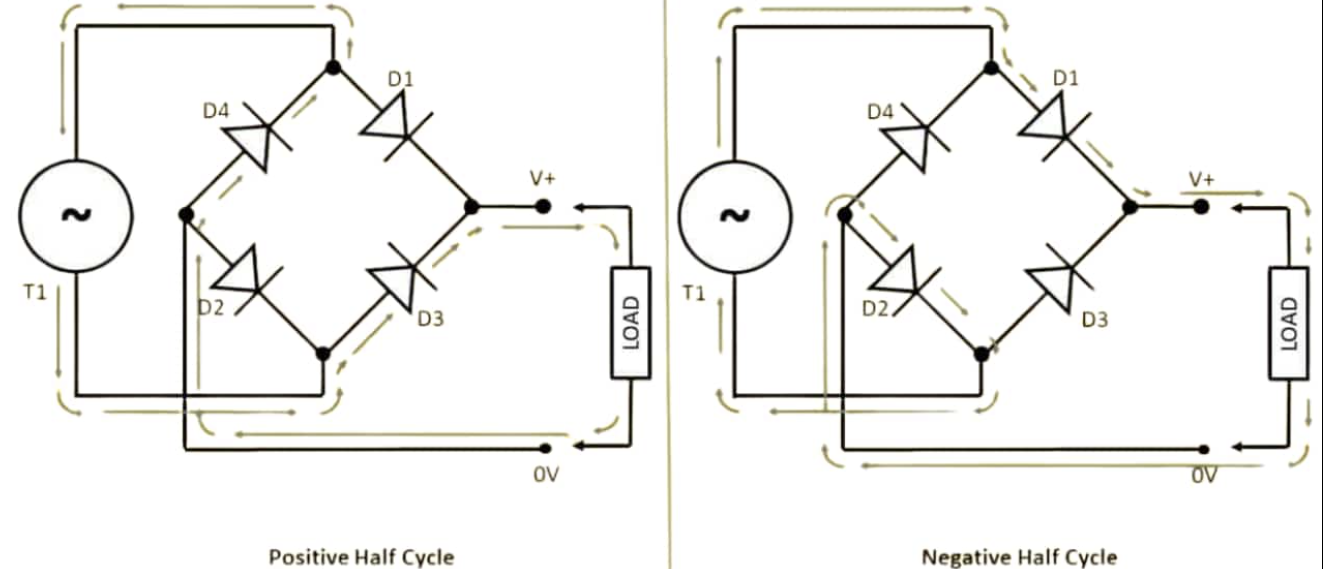

먼저 인버터 원리를 이해하려면 정류회로를 알아야 합니다. 정류회로는 다이오드 4개로 교류를 직류로 변환합니다. 다이오드의 정류 작용으로 극성이 계속 바뀌는 교류 파형을 한쪽 방향으로만 흐르게 만드는 거죠.
그런데 인버터는 이와 정반대입니다. 극성이 고정된 직류 전원을 가지고 극성이 주기적으로 바뀌는 교류를 만들어내야 합니다. 어떻게 이게 가능할까요?
🔌 직류 전원의 한계
배터리나 태양광 패널은 직류 전원을 생산합니다. 하지만 우리가 일상에서 사용하는 대부분의 전자제품은 220V 교류로 동작하죠. 직류 전원만으로는 에어컨, 냉장고, 세탁기 같은 가전제품을 쓸 수 없습니다.
🔋 스위칭 비밀
인버터 원리의 핵심은 스위칭입니다. 4개의 스위치를 전략적으로 배치하고, 이들을 빠르게 온오프하면 직류를 교류로 바꿀 수 있습니다.

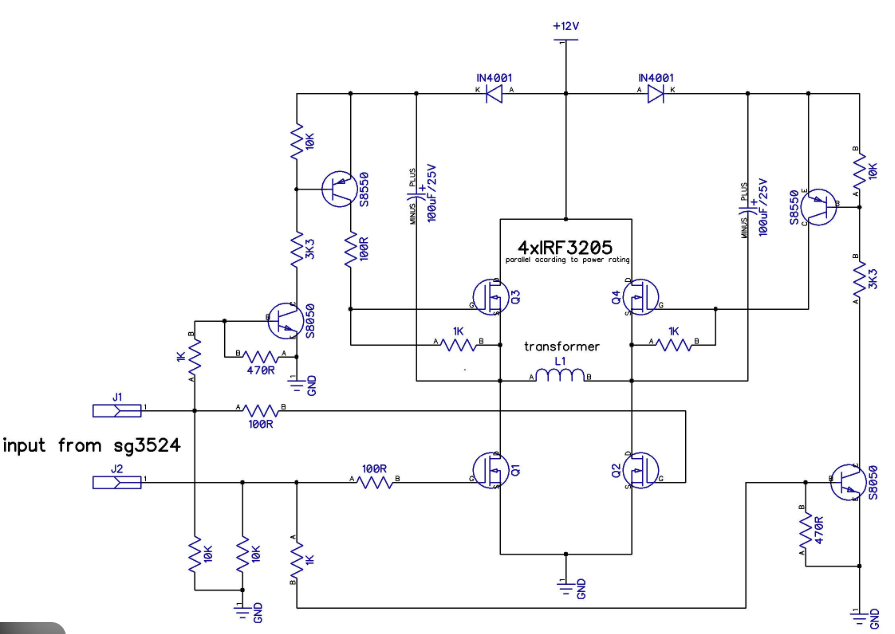

간단한 실험을 상상해보세요. 건전지 하나에 4개의 스위치를 H자 형태로 연결합니다. 가운데에는 교류 부하(전구나 모터)를 놓고요. 이 구조를 우리는 H-브리지 회로라고 부릅니다.
H-브리지의 구조
• 왼쪽 위: S1 스위치
• 왼쪽 아래: S4 스위치
• 오른쪽 위: S2 스위치
• 오른쪽 아래: S3 스위치
• 중앙: 교류 부하
🔄 극성 변환법
이제 마법 같은 일이 벌어집니다. S1과 S4를 동시에 켜면 전류는 왼쪽 위에서 시작해 부하의 위쪽으로 들어가 아래쪽으로 나옵니다. 이때 부하의 위쪽은 플러스, 아래쪽은 마이너스가 됩니다.
잠시 후 S1과 S4를 끄고 S2와 S3를 켜면 어떻게 될까요? 전류는 반대 방향으로 흐릅니다. 이번엔 부하의 아래쪽이 플러스, 위쪽이 마이너스가 되죠.
제가 처음 이 원리를 배웠을 때 정말 신기했습니다. 단순히 스위치를 교대로 켜고 끄는 것만으로 극성을 바꿀 수 있다니요!
⏱️ 주기적 전환
S1-S4 조합과 S2-S3 조합을 계속 번갈아가며 작동시키면 부하에는 극성이 주기적으로 바뀌는 전원이 공급됩니다. 입력은 직류지만 출력은 교류가 되는 것이죠. 이것이 바로 인버터 원리의 핵심입니다.
💡 PWM 제어
실제 인버터는 단순히 온오프만 하지 않습니다. PWM(Pulse Width Modulation)이라는 기술을 사용해 더 정교하게 제어합니다.
PWM 방식은 스위치를 켜고 끄는 시간의 비율을 조절합니다. 예를 들어 70% 시간 동안 켜고 30% 시간 동안 끄면 평균 전압이 70%가 되는 식이죠. 이렇게 펄스의 폭을 조절하면 매끄러운 정현파 교류를 만들 수 있습니다.
PWM의 장점
• 출력 전압 조절 가능
• 주파수 제어 가능
• 효율적인 전력 변환
• 모터 속도 제어에 최적
🚗 실생활 활용

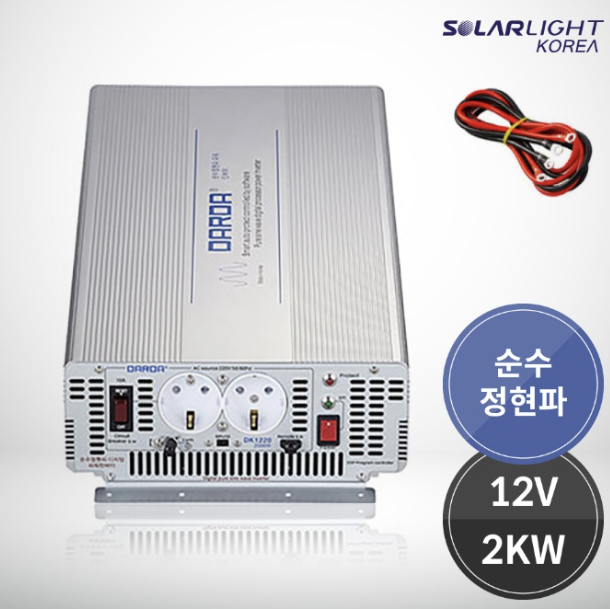

인버터는 우리 생활 곳곳에서 활약합니다. 가장 흔한 예가 자동차용 인버터입니다. 차량의 12V 배터리를 110V나 220V 교류로 변환해 노트북이나 전자기기를 사용할 수 있게 해줍니다.
☀️ 태양광 발전

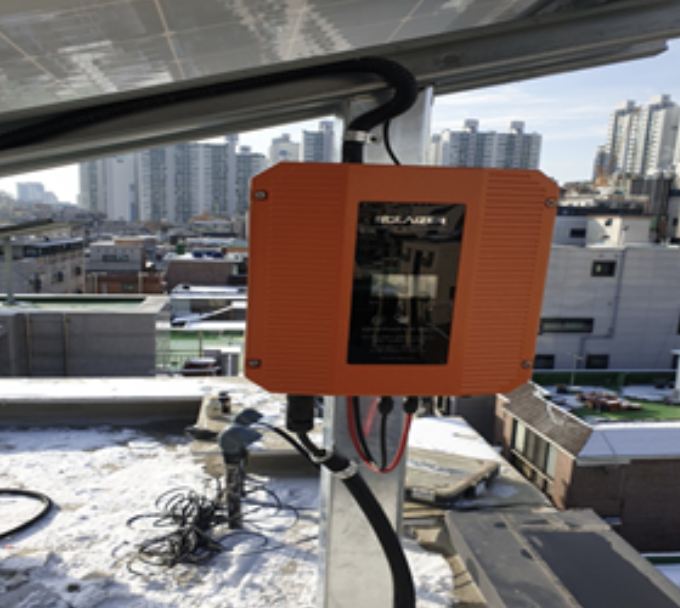

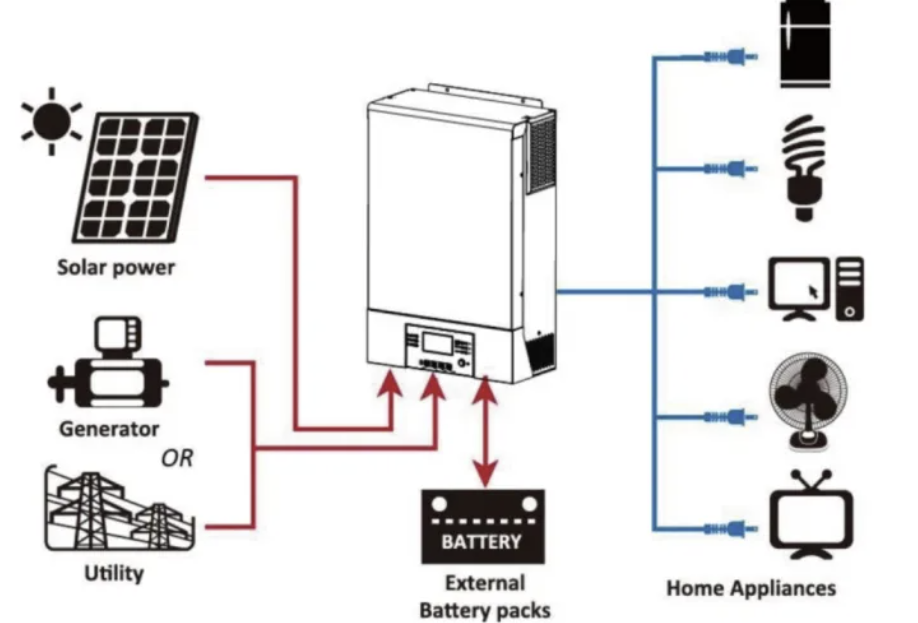

태양광 패널에서 생성되는 전기는 직류입니다. 이를 가정에서 사용하려면 교류로 변환해야 하는데, 이때 태양광 인버터가 필수적입니다. 인버터 원리를 활용해 깨끗한 태양 에너지를 실용적인 전력으로 바꾸는 거죠.
❄️ 가전제품
요즘 에어컨이나 세탁기 광고에서 "인버터 방식"이라는 말을 자주 듣습니다. 이런 제품들은 모터 속도를 정밀하게 제어해 에너지 효율을 높입니다. 기동 시 전류를 줄이고 운전 중 필요한 만큼만 전력을 사용하죠.
저희 집 에어컨도 인버터 방식인데, 전기요금이 확실히 줄었습니다. 처음엔 단순한 마케팅인 줄 알았는데 원리를 알고 보니 과학적 근거가 있더라고요.
⚙️ IGBT 소자

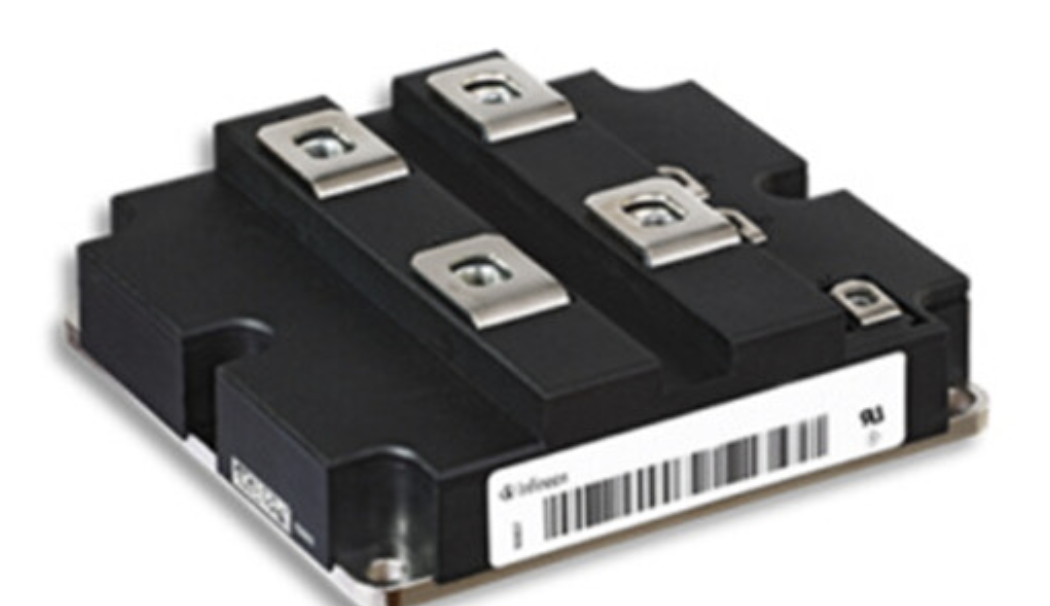

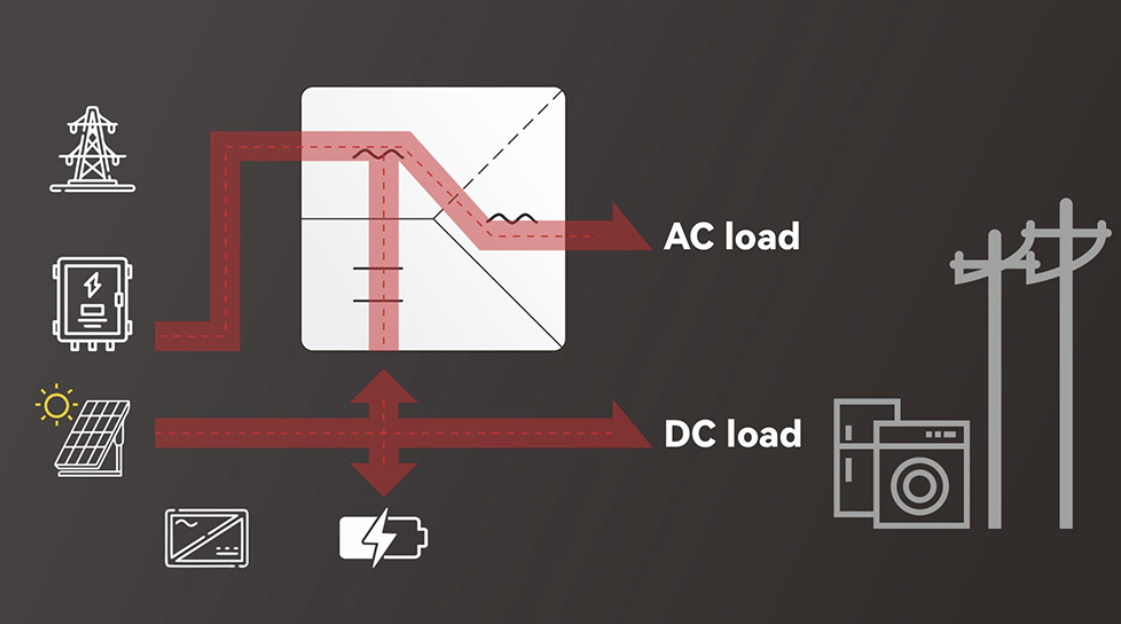

실제 인버터에서는 물리적인 스위치 대신 IGBT(Insulated Gate Bipolar Transistor) 같은 전력 반도체 소자를 사용합니다.
IGBT는 1초에 수천에서 수만 번까지 스위칭할 수 있습니다. 이렇게 빠른 속도로 온오프를 반복하면 거의 완벽한 정현파 교류를 만들 수 있죠. 기계식 스위치로는 절대 불가능한 속도입니다.
🔧 3상 교류 변환

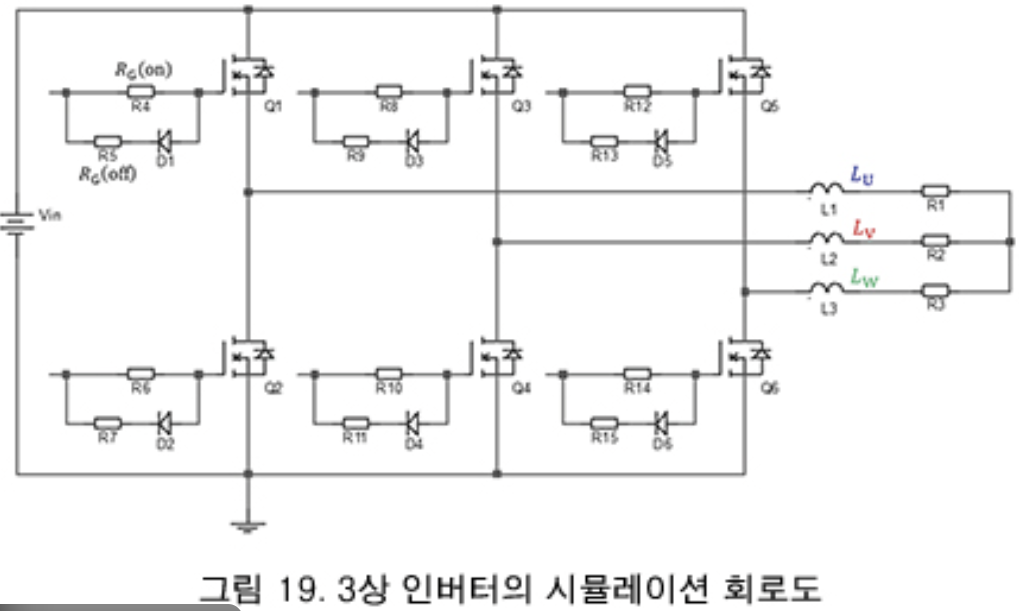

단상 교류만 만드는 게 아닙니다. IGBT 6개를 사용하면 직류를 3상 교류로도 변환할 수 있습니다. 산업용 모터는 대부분 3상 교류로 구동되기 때문에 이 기술이 매우 중요합니다.
각 상마다 2개씩 IGBT를 배치하고, 120도 위상차를 두고 PWM 신호를 인가하면 됩니다. 이렇게 만든 3상 교류로 대형 모터를 효율적으로 제어할 수 있죠.
📊 효율과 한계
인버터가 완벽한 건 아닙니다. 스위칭 과정에서 전력 손실이 발생합니다. IGBT가 온오프할 때마다 열이 발생하고, 이는 에너지 낭비로 이어집니다.
일반적으로 인버터의 효율은 90~95% 수준입니다. 100W의 직류 전력을 넣으면 90~95W의 교류 전력이 나오고, 나머지 5~10W는 열로 손실되는 거죠. 그래서 대부분의 인버터에는 냉각 팬이나 히트싱크가 장착되어 있습니다.
인버터 사용 시 주의사항
• 정격 용량 이상 사용 금지
• 환기가 잘 되는 곳에 설치
• 장시간 고부하 사용 자제
• 주기적인 점검과 청소
⚡ 전력 소비
인버터 자체도 전력을 소비합니다. 스위칭 회로를 구동하고, 제어 로직을 실행하고, 냉각 팬을 돌리는 데 에너지가 필요하죠. 부하가 없어도 인버터를 켜놓기만 하면 배터리가 조금씩 방전됩니다.
캠핑할 때 차량용 인버터를 사용해봤는데, 아무것도 연결하지 않아도 배터리가 서서히 닳더라고요. 그래서 사용하지 않을 때는 꼭 꺼두는 게 좋습니다.
✅ 핵심 정리
인버터 원리는 생각보다 단순합니다. 4개의 스위치를 전략적으로 배치하고 교대로 작동시키면 직류를 교류로 바꿀 수 있습니다. 현대의 인버터는 IGBT 같은 고속 반도체 소자로 1초에 수만 번 스위칭하며, PWM 제어로 완벽한 정현파를 만들어냅니다.
자동차 배터리든 태양광 패널이든, 직류 전원이 있다면 인버터를 통해 우리가 일상적으로 사용하는 교류 전원으로 변환할 수 있습니다. 이제 "인버터 에어컨" "태양광 인버터"라는 말을 들으면 그 안에서 IGBT들이 초고속으로 춤추며 전기의 형태를 바꾸고 있다고 상상해보세요.
다음번에 캠핑 가실 때 차량용 인버터로 커피포트를 돌리면서, 오늘 배운 인버터 원리를 떠올려보시는 건 어떨까요? 작은 상자 안에서 일어나는 놀라운 전력 변환의 세계를 직접 경험하실 수 있을 겁니다.
