변압기원리 완벽 분석 - 전압 변환의 모든 것
일상에서 당연하게 사용하는 전기, 그런데 발전소에서 만들어진 높은 전압이 어떻게 우리 집에서는 안전한 220V로 바뀌는 걸까요? 오늘은 이 마법 같은 장치, 변압기 원리에 대해 속 시원하게 파헤쳐보겠습니다.
처음 변압기를 접했을 때 정말 신기했어요. 단순히 전선을 감은 것만으로 전압을 자유자재로 조절할 수 있다니! 이 글을 다 읽고 나면 여러분도 길거리 전신주를 보며 "아, 저게 바로 주상변압기구나!"라고 말할 수 있게 될 거예요.
🔌변압기란?
변압기(Transformer)는 이름 그대로 전압을 변화시키는 기기입니다. 영어로는 트랜스포머라고 부르며, 줄여서 '트랜스'라고도 해요. 영화 트랜스포머와 철자는 같지만, 로봇이 아닌 전기 장비랍니다.
변압기의 가장 큰 특징은 움직이는 부품이 없다는 점이에요. 발전기나 전동기처럼 빙글빙글 회전하지 않기 때문에 '정지기'라고 분류됩니다. 그럼에도 불구하고 전압을 마음대로 바꿀 수 있다니, 정말 놀랍지 않나요?
💡 알아두면 좋은 정보
발전소에서 생산된 전기는 최대 765kV(76만 5천 볼트)까지 올려져서 송전됩니다. 이렇게 높은 전압으로 보내는 이유는 전력 손실을 최소화하기 위해서예요!
전기가 집까지 오는 여정
발전소에서 우리 집까지 전기가 오는 과정을 간단히 정리하면 이렇습니다:
1단계: 발전소 → 11kV(1만 1천 볼트) 생산
2단계: 변전소 → 765kV로 승압 (전압 올림)
3단계: 중간 변전소 → 154kV로 강압
4단계: 지역 변전소 → 22.9kV로 강압
5단계: 전신주 변압기 → 220V로 최종 강압
이 모든 과정에서 변압기가 핵심 역할을 담당합니다. 변압기 없이는 현대 전력 시스템이 불가능하다고 해도 과언이 아니에요.
⚡작동 비밀

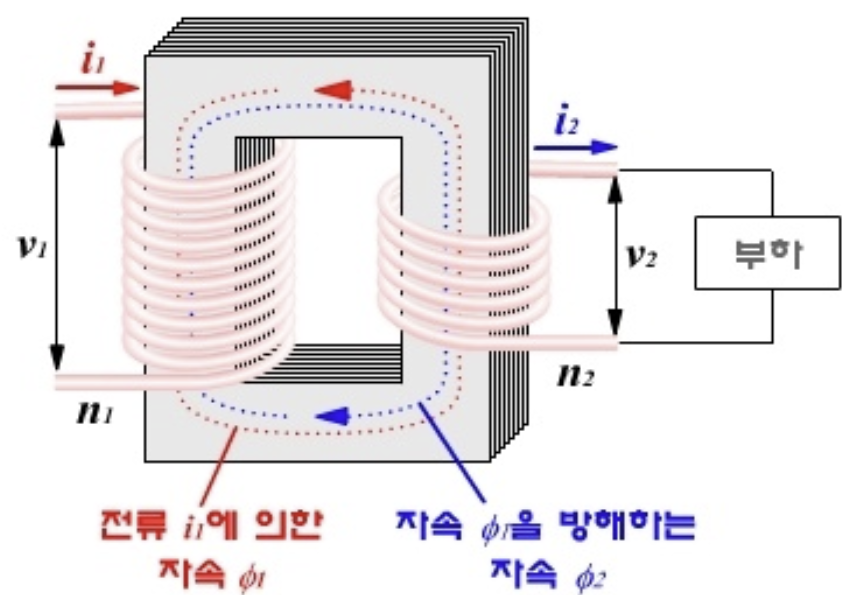

변압기원리의 핵심은 전자기 유도 현상입니다. 어렵게 들리시나요? 사실 원리는 매우 단순해요!

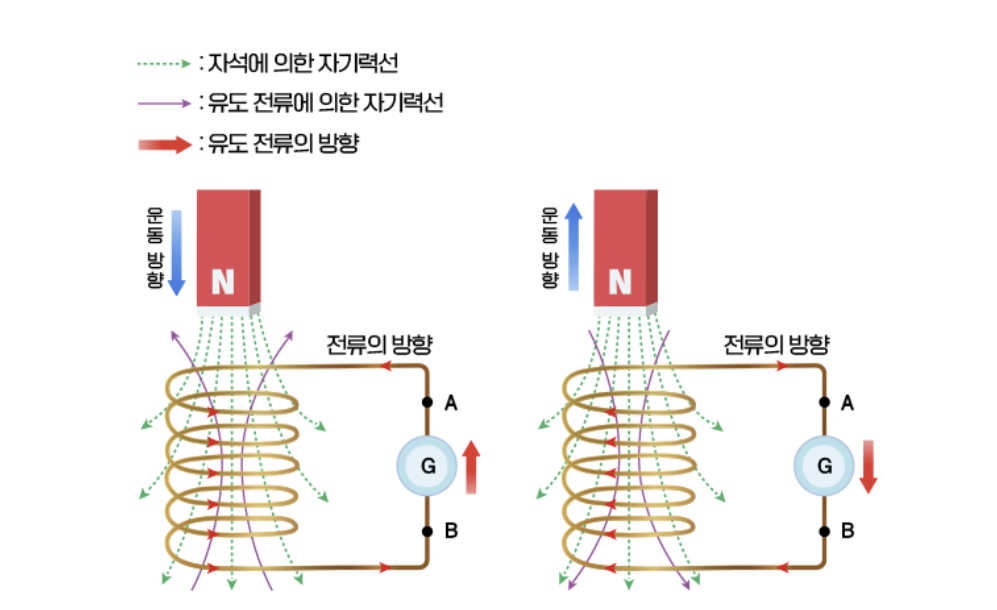

패러데이의 발견
19세기 과학자 마이클 패러데이는 놀라운 사실을 발견했습니다. 코일 주변의 자기장이 변하면 전기가 만들어진다는 것이죠. 이것이 바로 전자기 유도 법칙이에요.
변압기는 이 원리를 아주 영리하게 활용합니다. 철심에 전선을 감고, 한쪽에 교류 전기를 흘려보내면 반대편에서 전기가 생성되는 거예요. 마치 마술 같지만, 과학적으로 완벽하게 설명되는 현상입니다.
🔬 왜 직류는 안 될까?
변압기는 교류 전기에서만 작동합니다. 직류는 시간에 따라 변하지 않아서 자기장 변화가 없거든요. 이것이 에디슨의 직류 시스템이 테슬라의 교류 시스템에 패배한 결정적 이유였습니다!

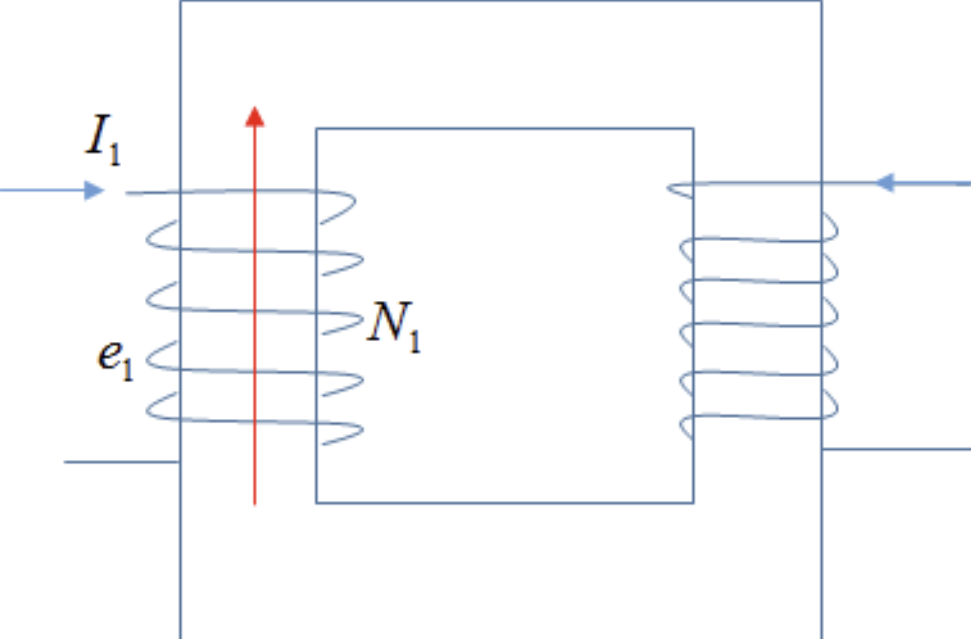

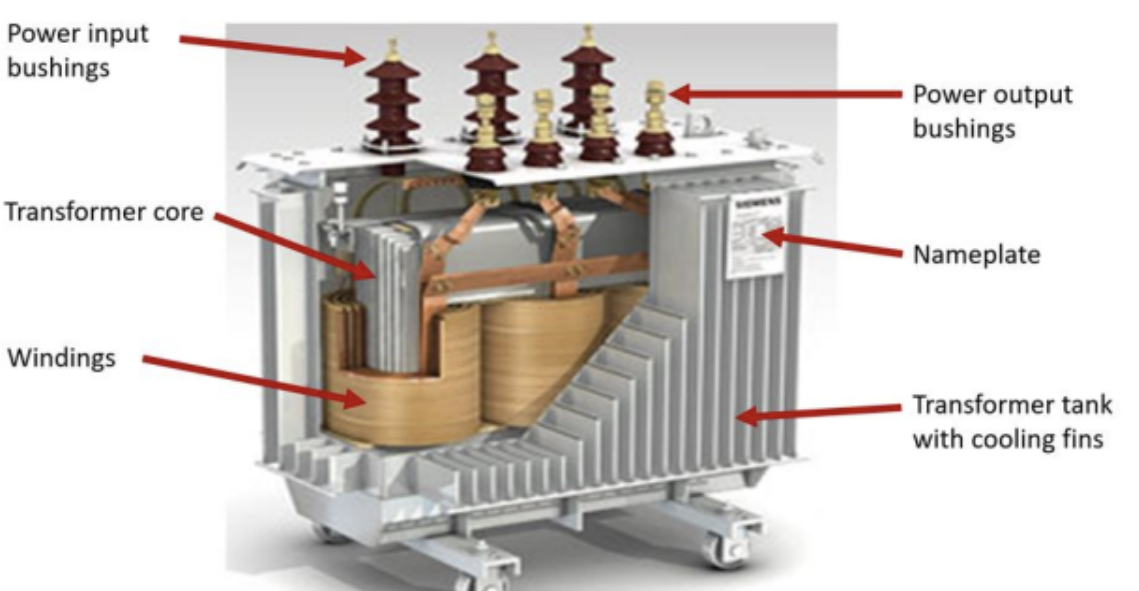

🏗️핵심 구조
변압기의 구조는 놀라울 정도로 간단합니다. 주요 구성 요소는 단 두 가지!

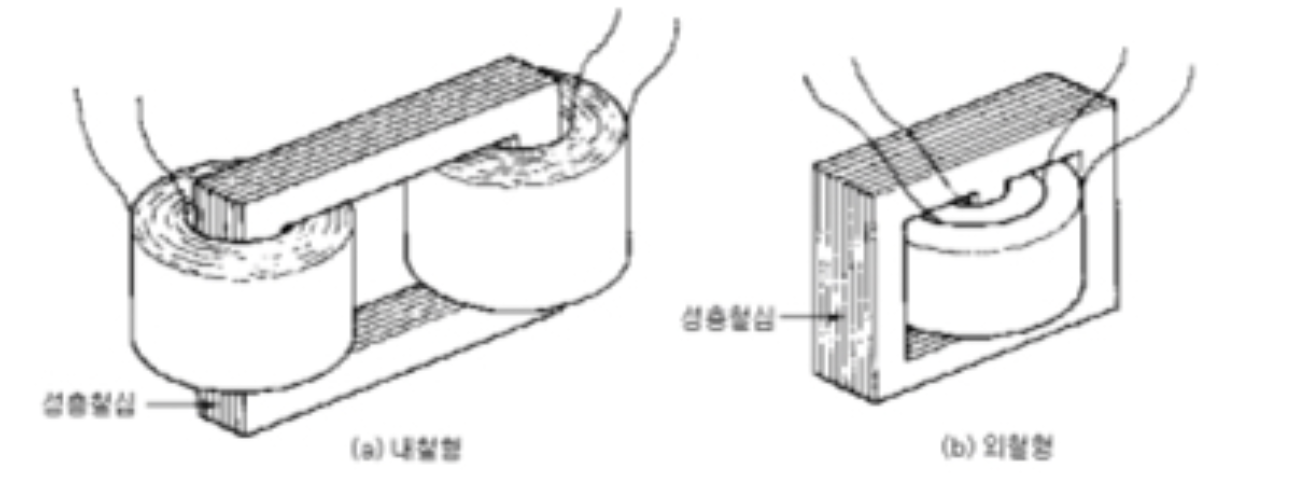

철심(Core)
철로 만든 심장부예요. 자기장이 잘 통과하도록 만들어진 특수 철을 사용합니다. 변압기가 무거운 이유가 바로 이 철심 때문이에요. 실제로 변압기를 들어보면 "헉" 소리가 나올 만큼 묵직하답니다.
권선(Coil)
구리로 만든 전선을 감은 부분입니다. 1차 코일과 2차 코일 두 개가 있어요. 전선을 몇 번 감느냐에 따라 전압이 결정되는데, 이게 바로 변압기원리의 핵심입니다!
처음에는 "그게 전부야?"라고 생각했어요. 하지만 이 단순한 구조가 오히려 변압기의 장점입니다. 고장이 거의 없고, 효율도 95% 이상으로 매우 높거든요.
🔄승압과 강압
이제 가장 중요한 부분입니다. 어떻게 전압이 오르고 내리는 걸까요?

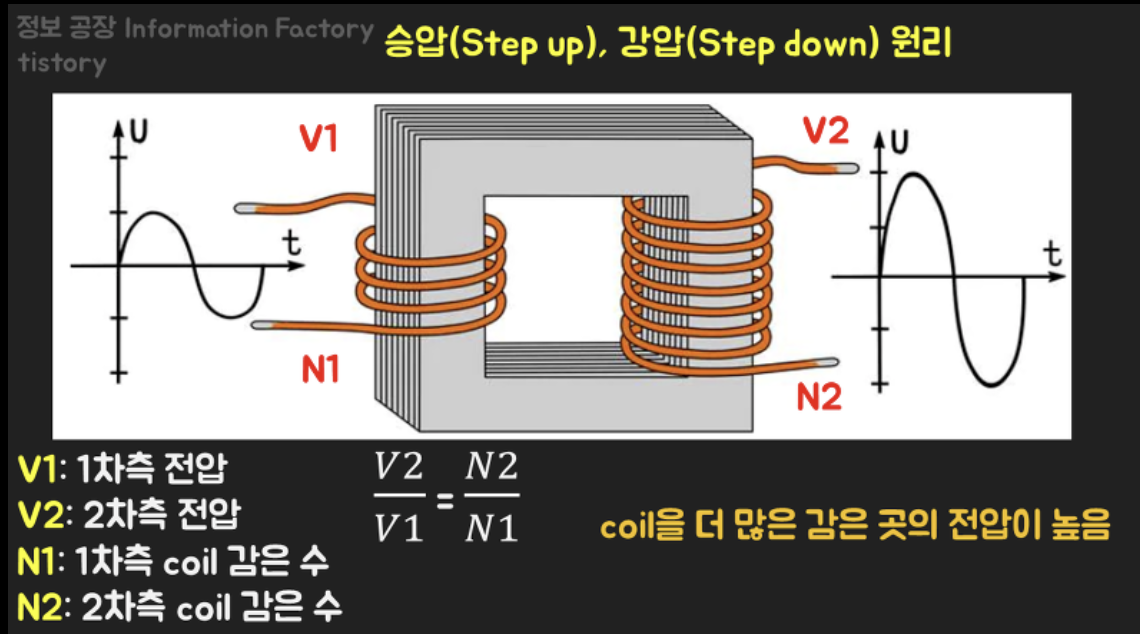

권선 비율의 마법
비밀은 코일을 감은 횟수에 있습니다. 예를 들어볼게요:
예시 1: 승압 변압기
- 1차 코일: 1,000회
- 2차 코일: 2,000회
- 입력: 100V → 출력: 200V
→ 전압이 2배로 증가!
예시 2: 강압 변압기
- 1차 코일: 2,000회
- 2차 코일: 1,000회
- 입력: 200V → 출력: 100V
→ 전압이 절반으로 감소!
공식으로 표현하면 이렇습니다:
V2/V1 = N2/N1
(V는 전압, N은 권선 수)
전력 보존의 법칙
그렇다면 전압을 무한정 높일 수 있을까요? 안타깝게도 그렇지 않습니다. 에너지 보존 법칙 때문이에요.
전압이 2배 올라가면 전류는 1/2로 줄어듭니다. 결과적으로 전력(전압 × 전류)은 동일하게 유지되죠. 에너지를 공짜로 만들 수는 없다는 자연의 법칙입니다.
📊실생활 활용
우리 주변에서 변압기는 어떻게 사용될까요?
대형 변압기

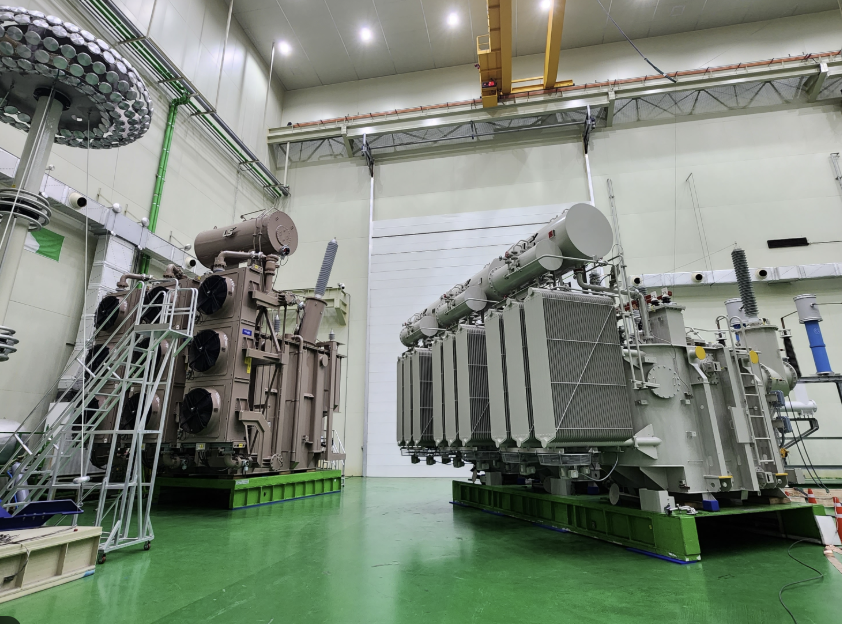

변전소 변압기: 철탑만 한 크기의 거대한 변압기예요. 수십만 볼트를 다루는 만큼 크기도 어마어마합니다.

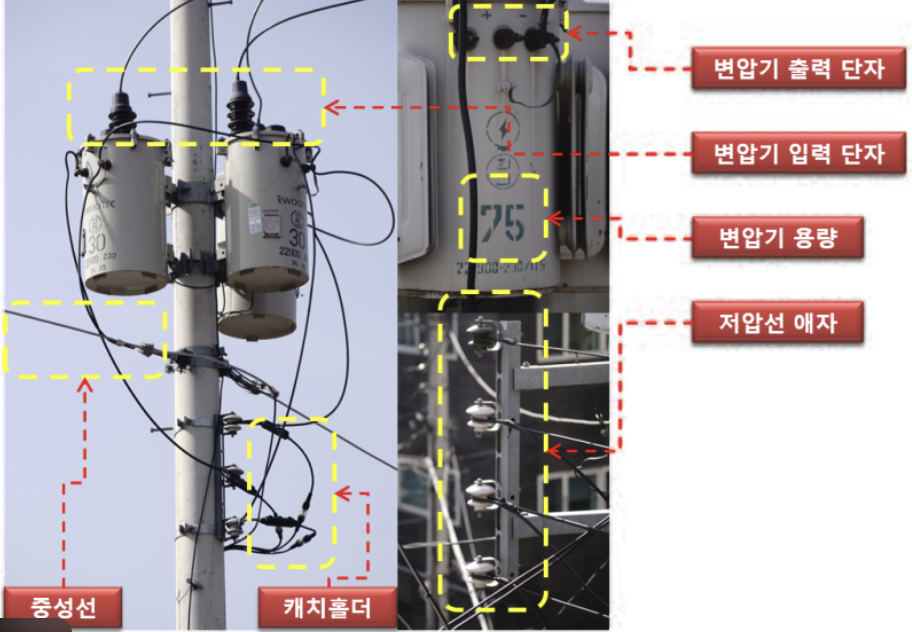

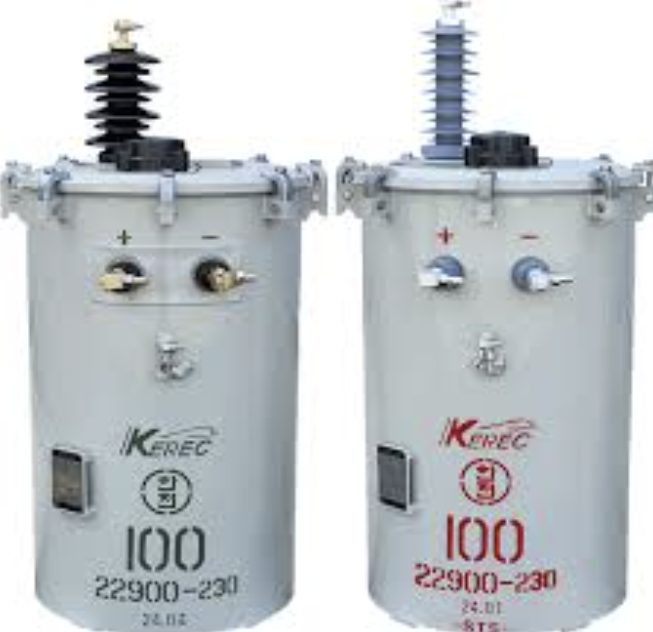

주상 변압기: 전신주 위에 달린 원통형 변압기예요. 22,900V를 220V로 낮춰주는 역할을 합니다. 길을 걷다가 전신주를 올려다보면 꼭 찾아보세요!

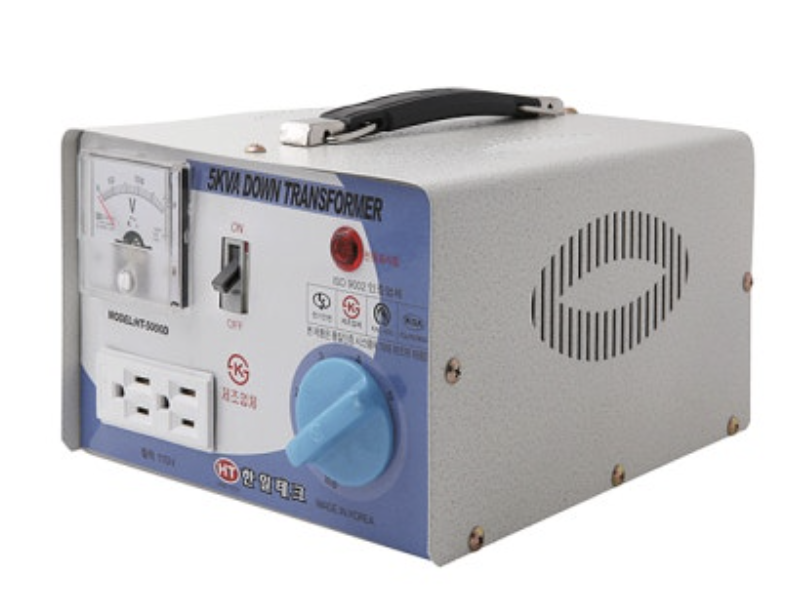

가정용 변압기
집에서도 변압기를 쓸 일이 있어요. 미국에서 구매한 110V 제품을 사용하려면 220V → 110V 강압 변압기가 필요하거든요. 인터넷 쇼핑몰에서 쉽게 구할 수 있답니다.
전자제품 내부

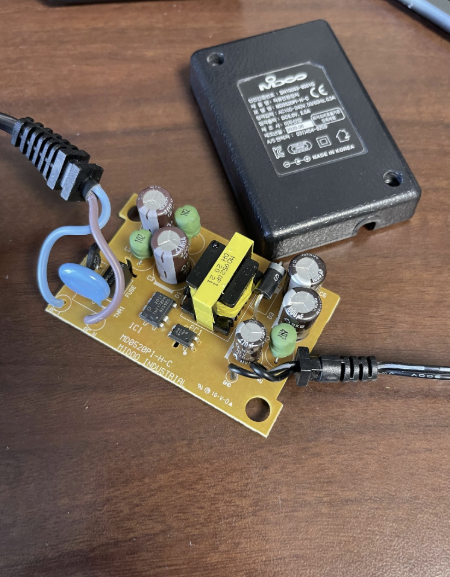

스마트폰 충전기, 노트북 어댑터 안에도 작은 변압기가 들어있어요. 220V를 5V, 12V 같은 낮은 전압으로 바꿔주는 역할이죠. 요즘은 전력 반도체 기술이 발달해서 더 작고 효율적인 방식도 사용하지만, 기본 원리는 비슷합니다.
💡주의사항
변압기를 사용할 때 알아두어야 할 점들이 있어요.
용량 확인
가정용 변압기를 구매할 때는 용량(VA 또는 W)을 꼭 확인하세요. 사용할 전자제품의 소비전력보다 최소 1.5배 이상 여유 있는 제품을 선택해야 안전합니다.
열 발생
변압기는 사용 중에 열이 발생해요. 효율이 95%라는 건, 5%는 열로 손실된다는 의미거든요. 통풍이 잘 되는 곳에 설치하는 것이 중요합니다.
소음
교류 전기의 주파수(60Hz)에 맞춰 '웅웅' 소리가 날 수 있어요. 이건 정상이니 걱정하지 마세요. 다만 소음이 갑자기 커지거나 타는 냄새가 나면 즉시 사용을 중단해야 합니다.
❓자주 묻는 질문
Q1. 변압기로 전력을 무한정 늘릴 수 있나요?
아니요. 변압기는 전압만 변환할 뿐, 전력 자체는 늘리지 못합니다. 에너지 보존 법칙 때문이죠.
Q2. 왜 교류만 사용할 수 있나요?
직류는 자기장이 변하지 않아서 전자기 유도가 일어나지 않습니다. 변압기원리의 핵심이 자기장 변화이기 때문에 교류가 필수예요.
Q3. 변압기 효율은 얼마나 되나요?
현대 변압기는 95~99%의 높은 효율을 자랑합니다. 움직이는 부품이 없어서 마찰 손실이 거의 없거든요.
Q4. 전신주의 변압기는 왜 원통형인가요?
방열과 절연을 위해 기름을 채우기 때문입니다. 원통형이 압력을 균등하게 분산시켜 안전하고 효율적이에요.
Q5. 집에서 변압기가 필요한 경우는?
해외 직구 제품이나 전압이 다른 전자제품을 사용할 때 필요합니다. 요즘은 멀티 전압을 지원하는 제품이 많아서 예전보다는 덜 필요하긴 해요.
마무리하며
변압기원리는 생각보다 단순하지만, 그 영향력은 어마어마합니다. 이 작은 장치 덕분에 우리는 안전하게 전기를 사용할 수 있거든요. 다음에 전신주를 보시면 한 번쯤 위를 올려다보세요. 그 원통형 물체가 바로 여러분의 안전을 지켜주는 변압기랍니다!
